液压系统工程

   挤压成型机液压系统

挤压成型机液压系统

点击放大

挤压成型机液压系统

按客户要求

挤压成型机液压系统挤压成型机液压系统挤压成型机液压系统
  • 产品概述
  • 外形尺寸
  • 技术参数
  • 文档下载

利用超高压液压介质的压力使金属管件变形是一种高效无切屑的加工方法,目前在不少行业多有应用案例。多用手动动控制方法,相对简单,易于操作。

冷挤压成型机特点

冷挤压液压机主要适用于金金属材料的冷挤压成型;金属非金属零件的压件、成型、浅拉伸、整形、覆膜及切边等:可压制的典型产品有汽车配件、表壳、表带、眼镜框架及零件.相框、餐具、标牌、琐具、五金零件等.机械特点:

冷挤压成型机的用途:

冷挤压液压机具有独立的液压系统和电气系统。并采用按任集中控制,可实现调整及半自动等操作方式中,在半自动操作作方式中。又分为顶缸不工作、拉申及反拉伸三种工作状态。每种工作状态均可实现宁压及定程两种压制方望几冷挤压液压机工作压力和工作行程均可在参数范围内根握工艺要求进行调整。

金中液有限公司以其可靠的液压油泵液压系统产品质量和优质的售后服务,取得了良好的声誉和名牌效益,近年已为钢铁冶金、有色金属加工、水利工程、水利机械、轻工机械、化工机械、工程机械、机床等十多个行业数千家用户成功地提供成套液压系统、润滑系统,并且出口到欧盟土耳其、韩国、印度、伊朗、泰国、越南、马来西亚 、俄罗斯、南非、沙特等二十多个国家。 持续发展,互惠双赢,金中公司全体员工衷心期待与海内外广大新老客户共创辉煌。



公司坚持追求技术创新和提高产品层级,投巨资加大技术改造力度,不断扩大产品品种

和提升产品规格,以增强液压油泵产品国际竞争力。

售后服务:

金中特设专职售后服务部,凡本处产品一律实行跟踪售后服务。

金中承诺:一年免费保修服务,(人为操作或外力造成损伤、破坏不在保修范围内) 提供专业的安装、保养、维护技术。

金中一直坚持:没有售后,才是最好的售后,不需要售后,才是最好的服务。

◆   具体需求请致电我公司,我公司可根据客户参数要求,设计定做各类用途的液压系统、液压工作站。

◆   金中液压为您提供最专业的产品和更优质的服务。

金中液壓,專業液壓油泵系廠列 家直銷:

花鍵變量葉片泵VDP-SF-12S   15S  20S 30S  40S

散熱變量葉片泵VDP-SF-12CA  15CA  20CA 30CA  40CA

冷卻變量葉片泵VDP-SF-12CP 15CP  20CP 30CP  40CP

雙聯葉片泵:VDP-SF-15-15 VDP-20-20  VDP-30-30  VDP-40-40

高低組合泵:VDP-DG-30    VDP-DG-40

中壓變量葉片泵:HVP-SF-30  HVP-SF-40

定量葉片泵:50T-FR   150T-FR   50T+50T   150T+150T   150T+50T

50T+PA   50T+PB   150T+PA   150T+PB    150T+PV2R

定量葉片泵: PV2R1- FR  PV2R2- FR  PV2R3- FR  PV2R4- FR

雙聯定量葉片泵:PV2R12- FR  PV2R13- FR   PV2R14- FR   PV2R23- FR   PV2R24- FR   PV2R33- FR   PV2R34- FR

定量葉片泵:SQP1  SQP2  SQP3  SQP4  SQP32  SQP41   SQP42  SQP43   SQP432

定量葉片泵:20V  25V  35V  45V   2520V  3520V  4520V  4525V  4535V

定量葉片泵:VQ25  VQ35  VQ45

高压叶片泵:T6C  T6D  T6E  T6CC  T6DC  T6EC  T6ED

齒輪泵,EG-PB-16 EG-PB-19 EG-PB-22 EG-PB-26

             EG-PA-3R 5.8R 6R 7R 8R 9R 10R 11.5R

             GPY-3R 5.8R 6R 7R 8R 9R 10R 11.5R

             HGP-1A-    HGP-2A-   HGP-3A-

大金系列柱塞泵:V15  V18  V23 V37  V50  V70

不二越柱塞泵:P16  P22  P36  P46  P70   P100

                       PZ-35 PZ-45 PZ-70  PZ-100  PZ-130  PZ-180 PZ-220

                       PZS-70  PZS-100  PZS-130  PZS-180  PZS-220

油研系列柱塞泵:AR-16  AR-22

A37-01   A45-01    A56-01  A70-01   A90-01   A145-01

A37-04    A45-04    A56-04  A70-04   A90-04  A145-04

 內嚙合齒輪泵: IPH-2A  IPH-3A  IPH-5A  IPH-6A

住友系統內嚙合齒輪泵:QT21  QT31  QT41  QT51  QT61

我公司组织了,液压元件、系统设计、生产制造和现场测绘人员进行了技术攻关,认为目前简易可行的办法就是通过对专用降压阀的有效设计,完全可以把压力的瞬间波动控制在相对较小的范围。 由于超高压一般在1500bar~2000bar,根据元件制造经验,选取弹簧刚度Ks=9~11N/mm(所有调压阀中,如果Ks值偏小,压力极易引起震荡,此所谓压力波动;如果Ks值偏大,会自然加大压力增量峰值,此所谓冲击压力)。根据流量匹配关系,确定针阀处孔径(孔过小同样会加大压力增量峰值,孔过大就势必加大降压阀的结构尺寸、材质要求);根据用户操作中实际使用压力和选用压力阀的压力等级计算出具体的活塞和孔径。

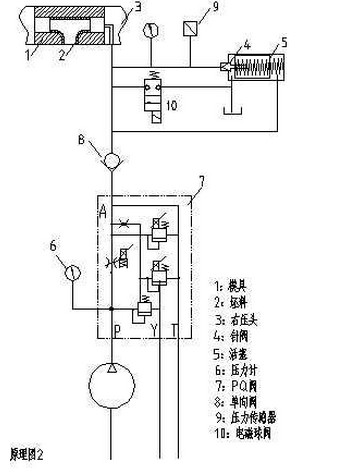

原理设计上考虑生产效率、安全系数、人机界面、易于维护、原理简单等各因素设计出原理图2:

利用MYCY泵、压力传感器、PQ阀组合系统,通过单片机实现系统压力流量的远程控制,不但解决了工人近距离操作中可能的安全隐患,而且通过无级调压调速和压力传感器的闭环控制实现了最高压控制,解决了极个别工件不能在规定压力下挤压成型带来的手动调节可能超过设想值的情况,有效规避高压风险;修改原理图1中手动放油截止阀为电磁球阀以适应自动化控制的要求,在此回路中,所有仪表不能加设细长阻尼孔以反映出实时压力。

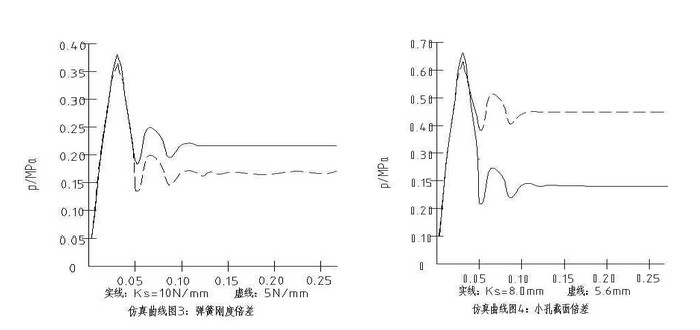

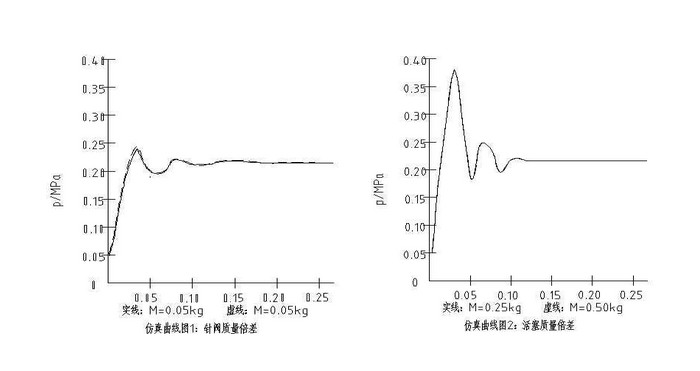

在此系统设计中需要注意的降压阀的设计,因为,我公司虽然有中高压元件的生产技术和条件,但对于相对更高压和更高稳定性的降压阀来说,还需要摸索和验证。在降压阀的设计中,我们主要对针阀质量、活塞质量、弹簧刚度、针阀小孔进行了主要实验记录,以求得具体数据来验证或求的在降压阀设计中所要参照的必要条件。首先以经验值为标准,采用不同材料和工艺设计出质量倍差、弹簧刚度倍差、截流面积倍差的两种降压阀进行实验。以50x3的管件为例,参照旧设备正常生产时所需要的压力值设定出最高压力,改变挤压速度1cm/s突然跃升为2cm/s时,观察不同降压阀的响应情况。得到相关的仿真曲线如下:

东莞市金中液压有限公司

考虑到介质挤压过程中可能有杂质返回油箱,特备设计在降压阀泄油口处加设过滤装置,以保证油泵、PQ阀、降压阀的正常工作要求。

按照以上数据/结论,我们设计、生产的挤压机设备已在多个客户中应用,并且口碑不错。
