您现在的位置: 首页 - 产品中心 - 液压阀 - 逻辑阀

逻辑阀

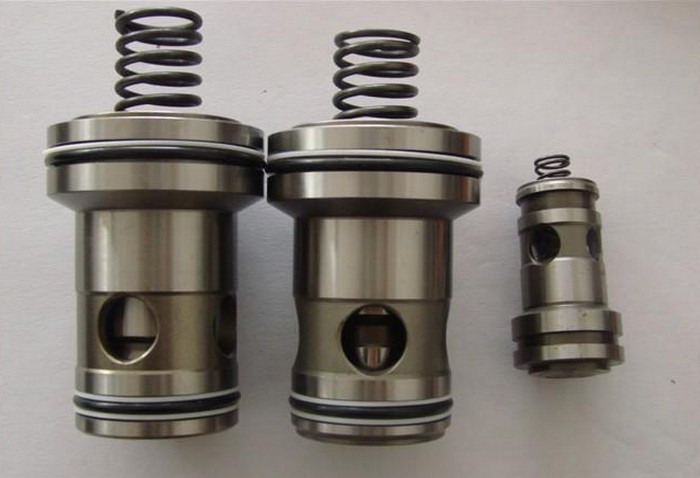

   LCV-32逻辑阀 插装阀价格

LCV-32逻辑阀 插装阀价格

点击放大

LCV-32逻辑阀 插装阀价格

LCV-32

LCV-32逻辑阀 插装阀价格LCV-32逻辑阀 插装阀价格LCV-32逻辑阀 插装阀价格
  • 产品概述

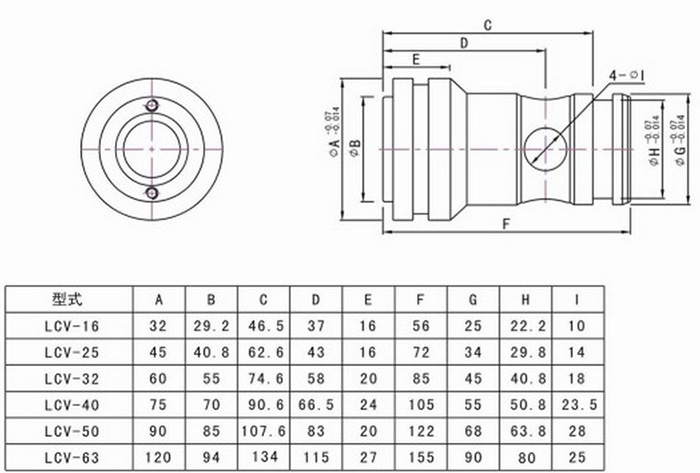

  • 外形尺寸

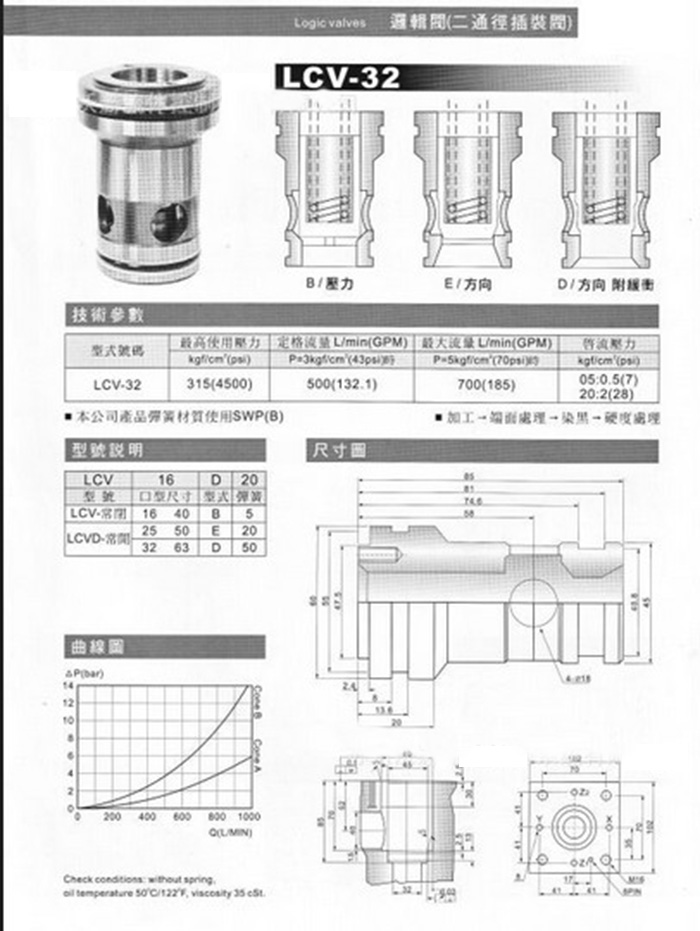

  • 技术参数
  • 文档下载

逻辑阀又称锥阀,有两个管道连接口A、B和一个控制口C,锥阀上腔连接先导控制阀,与控制油路相通。从工作原理上看,它相当于液控单向阀,当控制油口C与油箱相接时,逻辑阀打开,A、B两油口相通,故利用先导控制阀使C口卸压或加压,就可实现锥阀的启闭。控制方式可分单引导、多重引导、流量控制、电磁控制等。

逻辑阀与小流量电磁阀组合可构成方向阀。逻辑阀与各种先导压力阀组合起来可构成各种压力控制阀。若B腔为回油腔,则此阀就起溢流阀的作用。若B腔是接通系统的一条支路,则此阀就起到顺序阀的作用。

阀体置于油路板内,噪音小、震动小、机械运作稳定,多功能的特性简化其它阀类的需求,亦避免管路安装所引起的漏油现象,安装简易,降低成本。

由此可见,一个逻辑阀相应地配上电磁阀和先导压力阀并采取调速措施,就可以在系统中起到换向阀、压力阀和节流阀的作用,目前,这种阀多用于高压、大流量或特大流量的液压系统中。适用机械范围:大型机床、折床、压铸机、塑料射出成型机、轧铜机及各种重型产业机械及车辆和船舶等。

金中液压优势:

一、货品包装

为保证货品能完好无损的到达客户手中,金中液压对售出的每一件货品都给予最牢固的包装,因为是机械产品,金中液压的包装都是用纸箱、木箱打包。其中包含宣传画册、安装说明书。

1、 宣传画册:对金中液压的产品信息进行相应的介绍

2、安装说明书:为客户提供自行安装的步骤

二、线上配送

国内快递:

为保证货品安全,金中液压一律采用速尔快递和天地华宇,德邦物流进行配送,能确保您的产品万无一失,安全稳妥地送到您手中,金中液压的专业快递选择使您购物无忧,缩短金中液压与您的距离。

货物配送方式:

1、 金中液压产品全部速尔快递和天地华宇,德邦物流进行配送。

2、金中液压为任何国内订单的产品提供专业快递及全程保价,全程运输保险:

到货时间:

在你支付成功并生成了有效订单后,如是定制单,我们将安排生产部门尽快进行生产,如为现货,我们将在接到生效订单后尽快安排发送货物。

三、线下配送:

1、国内珠三角范围,公司免费提供上门安装服务,不必为安装和售后顾虑,一切都交给我们吧!

2、其他国内地区,由天地华宇物流和速尔快递进行配送,公司并提供免费安装指导培训,其他售后一切都可放心交给我们,让您用的舒心,省心,更放心

四、订单处理时间:

每天上午8::00前的有效订单视为当天订单,订单处理时间包含当天订单时间,详情请参照以下时间表

注:有效订单是指已全额付款成功的订单(含定金支付成功)。

五、配送流程:

   生效确人:

       订单在货款到达东莞市金中液压有限公司有效账户时生效。在确认您的货款后,我们将立即处理订单,此日起即为您订单的发货起始日。

   订单处理:

       当您的有效订单确认后,如为订制订单我们将安排生产部门立即进行生产;如为有现货订单 我们将尽快安排发送货物,如遇到特殊情况,我们会立即与您联系,和您再次确认到货时间和处理流程。

   商品出货:

       根据您所填写的收货地址,我们将通过天地华宇物流和速尔快递,安全快捷地把货物送至您的手中,发货当天同时会以电话方式立即通知您,以便您及时查收货品。

   注:发货通知日起,如果您在五天内没有收到货品,请及时拨打服务热线:400-080-3988,0769-22859339与我们联系。货品送达:

   产品送达您的手中,请您对产品进行检验和签收,并请您保留好签好签收单。若您需要退换货品,立即与我们联系:400-080-3988,0769-22859339

   注:当您签收后,如果发现有质量问题或是产品损坏,请您及时通过我们提供的联系方式向我们投诉,我们会第一时间和您沟通解决。

六、注意事项:

   订单中的送货地址若为单位地址,为珠三角内地区,金中液压将在1工作日内为您送达,遇到双休、法定节假日到货时间将会顺延;请谅解!

     凡在金中液压购买的产品,均自动享受本公司优质全面的售后保养服务。关于在金中液压购买的产品,不论您有什么问题,请您随时与金中液压客户服务中心联系:400-080-3988,我们将在24小时内开始处理,并在三个工作日内回复您处理结果。


售后服务承诺书

  为创造名牌,提高企业知名度,树立企业形象,我们本着“一切追求高质量,用户满意为宗旨”的精神,以“最优惠的价格、最周到的服务、最可靠的产品质量”的原则向您郑重承诺:

   一、产品质量承诺:

   1、 产品的制造和检测均有质量记录和检测资料。

   2、 对产品性能的检测,我们诚请用户亲临对产品进行全过程、全性能检查,待产品被确认合格后再装箱发货。

   二、产品价格承诺:

   1、为了保证产品的高可靠性和先进性,系统的选材均选用国内或国际优质名牌产品。

   2、在同等竞争条件下,我公司在不以降低产品技术性能、更改产品部件为代价的基础上,真诚以最优惠的价格提供给贵方。

   三、交货期承诺:

   1、产品交货期:尽量按用户要求,若有特殊要求,需提前完工的,我公司可特别组织生产、安装,力争满足用户需求。

   2、产品交货时,我公司向用户提供下列文件;

   ① 技术保养维修手册

   ② 安装总图

   ③ 外购件说明书及制造厂家

   ④ 提供易损件、备件清单,并附送一定量的备件

   四、售后服务承诺:

   1、服务宗旨:快速、果断、准确、周到、彻底

   2、服务目标:服务质量赢得用户满意

   3、服务效率:保修期内或保修期外如设备出现故障,供方在接到通知后,维修人员在24小时内可达到现场并开始维修。

   4、 服务原则:产品保修期为六个月,在保修期内供方将免费维修和更换属质量原因造成的零部件损坏,保修期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本价计。

   在保修期外我公司技术人员每年不少于三次回访调查用户使用情况。



逻辑阀又称锥阀,有两个管道连接口AB和一个控制口C,锥阀上腔连接先导控制阀,与控制油路相通。从工作原理上看,它相当于液控单向阀,当控制油口C与油箱相接时,逻辑阀打开,AB两油口相通,故利用先导控制阀使C口卸压或加压,就可实现锥阀的启闭。控制方式可分单引导、多重引导、流量控制、电磁控制等。

逻辑阀与小流量电磁阀组合可构成方向阀。逻辑阀与各种先导压力阀组合起来可构成各种压力控制阀。若B腔为回油腔,则此阀就起溢流阀的作用。若B腔是接通系统的一条支路,则此阀就起到顺序阀的作用。

阀体置于油路板内,噪音小、震动小、机械运作稳定,多功能的特性简化其它阀类的需求,亦避免管路安装所引起的漏油现象,安装简易,降低成本。

由此可见,一个逻辑阀相应地配上电磁阀和先导压力阀并采取调速措施,就可以在系统中起到换向阀、压力阀和节流阀的作用,目前,这种阀多用于高压、大流量或特大流量的液压系统中。适用机械范围:大型机床、折床、压铸机、塑料射出成型机、轧铜机及各种重型产业机械及车辆和船舶等。

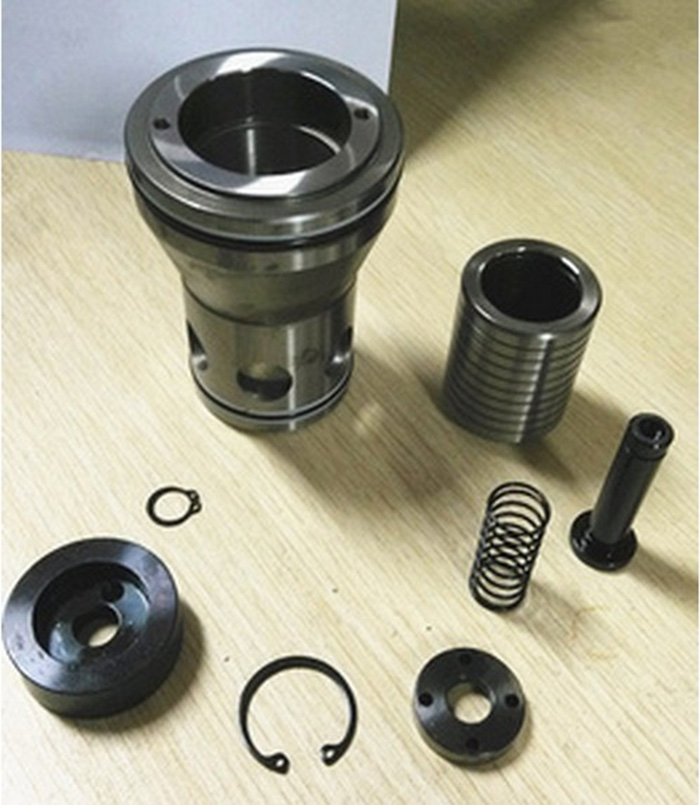

 逻辑阀的组成

1-先导控制阀:安装在控制盖板上的用来控制主阀(逻辑单元)动作的小通径液压阀

2、控制盖板:用来固定逻辑单元;内,嵌节流螺塞等微型控制元件;安装位移传感器、行程开关等电器附件。

3、逻辑阀单元:用来控制主油路的液流方向、力和流量。由阀芯、阀套、弹簧和密封件组成。

4、阀块体:用来安装逻辑单元、控制盖板和其它的控制阀,沟通主油路和控制油路。

逻辑阀选用注意事项:

在选用逻辑阀时,应根据系统所需的流量,大于或等于200L/min时选用二通插装阀,小于20L/min则选用螺纹插装式逻辑阀。插装组件的阀芯有带尾部和不带尾部形式,带尾部的有缓冲和节流等作用。阀芯还有多种面积比可供选择,弹簧也有多种刚度可供选择,从而实现多种开启压力。

国内有的插装组件在阀芯和阀套之间装有O形圈,这样能确保密封,但反应速度慢。控制盖板和阀芯中的阻尼孔有多种直径,阻尼孔大反应速度快,但冲击大,阻尼孔小则反之。如果逻辑阀的动作有先后会影响系统的功能时,在选择阻尼孔的直径时,应特别慎重。控制盖板的型号很多,应根据系统情况仔细选择。

逻辑阀设计注意事项:

       设计阀块时应画上盖板的定位孔,并标明各个油口的代号,以便装配和维修。应根据系统的流量和压力及其流量-压力曲线选型,过小往往会造成系统压力损失太大,使系统发热,若选型过大,则会使系统庞大,造成经济上的浪费。

       逻辑阀有二种密封材料可选,氟橡胶密封适用于磷酸脂介质,丁腈橡胶密封适用于矿物油介质。

逻辑阀由于其高压大流量的特点特别适用于阀门快速液压驱动装置,在国内外都有成熟的逻辑阀产品,其在阀门快速液压驱动装置的应用前景是广阔的。

逻辑阀又称锥阀,有两个管道连接口AB和一个控制口C,锥阀上腔连接先导控制阀,与控制油路相通。从工作原理上看,它相当于液控单向阀,当控制油口C与油箱相接时,逻辑阀打开,AB两油口相通,故利用先导控制阀使C口卸压或加压,就可实现锥阀的启闭。控制方式可分单引导、多重引导、流量控制、电磁控制等。

逻辑阀与小流量电磁阀组合可构成方向阀。逻辑阀与各种先导压力阀组合起来可构成各种压力控制阀。若B腔为回油腔,则此阀就起溢流阀的作用。若B腔是接通系统的一条支路,则此阀就起到顺序阀的作用。

阀体置于油路板内,噪音小、震动小、机械运作稳定,多功能的特性简化其它阀类的需求,亦避免管路安装所引起的漏油现象,安装简易,降低成本。

由此可见,一个逻辑阀相应地配上电磁阀和先导压力阀并采取调速措施,就可以在系统中起到换向阀、压力阀和节流阀的作用,目前,这种阀多用于高压、大流量或特大流量的液压系统中。适用机械范围:大型机床、折床、压铸机、塑料射出成型机、轧铜机及各种重型产业机械及车辆和船舶等。



逻辑阀的组成

1-先导控制阀:安装在控制盖板上的用来控制主阀(逻辑单元)动作的小通径液压阀

2、控制盖板:用来固定逻辑单元;内,嵌节流螺塞等微型控制元件;安装位移传感器、行程开关等电器附件。

3、逻辑阀单元:用来控制主油路的液流方向、力和流量。由阀芯、阀套、弹簧和密封件组成。

4、阀块体:用来安装逻辑单元、控制盖板和其它的控制阀,沟通主油路和控制油路。

逻辑阀选用注意事项:

在选用逻辑阀时,应根据系统所需的流量,大于或等于200L/min时选用二通插装阀,小于20L/min则选用螺纹插装式逻辑阀。插装组件的阀芯有带尾部和不带尾部形式,带尾部的有缓冲和节流等作用。阀芯还有多种面积比可供选择,弹簧也有多种刚度可供选择,从而实现多种开启压力。

国内有的插装组件在阀芯和阀套之间装有O形圈,这样能确保密封,但反应速度慢。控制盖板和阀芯中的阻尼孔有多种直径,阻尼孔大反应速度快,但冲击大,阻尼孔小则反之。如果逻辑阀的动作有先后会影响系统的功能时,在选择阻尼孔的直径时,应特别慎重。控制盖板的型号很多,应根据系统情况仔细选择。

逻辑阀设计注意事项:

       设计阀块时应画上盖板的定位孔,并标明各个油口的代号,以便装配和维修。应根据系统的流量和压力及其流量-压力曲线选型,过小往往会造成系统压力损失太大,使系统发热,若选型过大,则会使系统庞大,造成经济上的浪费。

       逻辑阀有二种密封材料可选,氟橡胶密封适用于磷酸脂介质,丁腈橡胶密封适用于矿物油介质。

逻辑阀由于其高压大流量的特点特别适用于阀门快速液压驱动装置,在国内外都有成熟的逻辑阀产品,其在阀门快速液压驱动装置的应用前景是广阔的。
