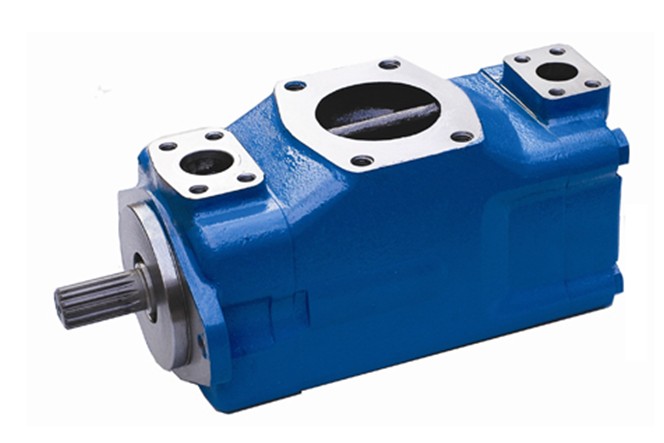

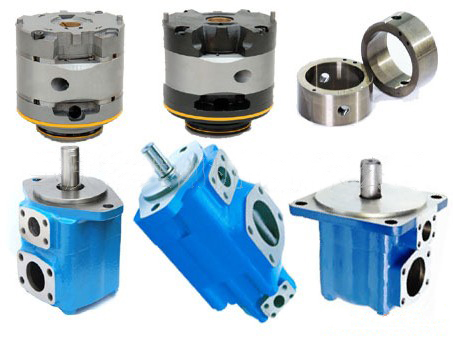

VQ型高压叶片泵

   VQ型双联叶片泵,VQ双联定量叶片泵,VQ双联高压叶片泵

VQ型双联叶片泵,VQ双联定量叶片泵,VQ双联高压叶片泵

点击放大

VQ型双联叶片泵,VQ双联定量叶片泵,VQ双联高压叶片泵

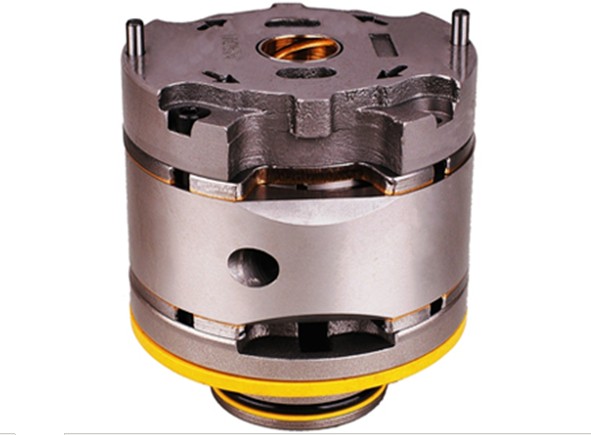

2520VQ,3525VQ 4535VQ系统双联叶片泵,双联叶片泵

VQ型双联叶片泵,VQ双联定量叶片泵,VQ双联高压叶片泵VQ型双联叶片泵,VQ双联定量叶片泵,VQ双联高压叶片泵VQ型双联叶片泵,VQ双联定量叶片泵,VQ双联高压叶片泵
  • 产品概述
  • 外形尺寸
  • 技术参数
  • 文档下载

2520VQ,3525VQ  4535VQ系统双联叶片泵,双联叶片泵



VQ型双联叶片泵,VQ双联定量叶片泵,VQ双联高压叶片泵 VQ型双联叶片泵,VQ双联定量叶片泵,VQ双联高压叶片泵



VQ系列双联
排量范围:39~329ml/r
最高压力:14~21MPa
最高转速:2200~2700r/min

(F3-) N3525VQ 38 A 17 -1 AB 20 R
前注 系列号 ▲轴端泵排量代号 油口连接 ▲盖端泵排量代号 轴伸形式 出油口位置 设计号 旋转方向
无标记:
石油系油
乳化液
水-乙二醇
F3:磷酸酯液
2520VQ 10、12、14、15、
17、19、21
A-SAE
4螺栓法兰
2、3、4、5、6、
7、8、9、10、
11、12、14
1-平键轴
151-花键轴
见下表 20 (从泵的轴端看)
R-顺时针旋转
L-逆时针旋转
3520VQ 21、25、30、32、
35、38、45
2、3、4、5、6、
7、8、9、10、
11、12、14
1-平键轴
86-重型平键轴HD
11-花键轴
3525VQ 21、25、30、32、
35、38、45
10、12、14、
15、17、19、21
4520VQ 42、45、50、57、
60、66、75
2、3、4、5、6、
7、8、9、10、
11、12、14
4525VQ 42、45、50、57、
60、66、75
10、12、14、
15、17、19、21
4535VQ 42、45、50、57、
60、66、75
21、25、30、
32、35、38、45
注:在1200r/min和0.69MPa(100psi)下的额定排量。
出油口位置 除N4535VQ外的所有系列 N4535VQ
第一出油口在
进油口对面
AA 第二出油口在进油口逆时针转135° 第二出油口在进油口对面
AB 第二出油口在进油口逆时针转45° 第二出油口在进油口逆时针转90°
AC 第二出油口在进油口顺时针转45° 第二出油口在进油口同侧
AD 第二出油口在进油口顺时针转135° 第二出油口在进油口顺时针转90°
第一出油口从
进油口逆时针转90o
BA 第二出油口在进油口逆时针转135° 第二出油口在进油口对面
BB 第二出油口在进油口逆时针转45° 第二出油口在进油口对面
BC 第二出油口在进油口顺时针转45° 第二出油口在进油口同侧
BD 第二出油口在进油口顺时针转135° 第二出油口在进油口顺时针转90°
出油口位置 除N4535VQ外的所有系列 N4535VQ
第一出油口在
进油口同侧
CA 第二出油口在进油口逆时针转135° 第二出油口在进油口对面
CB 第二出油口在进油口逆时针转45° 第二出油口在进油口逆时针转90°
CC 第二出油口在进油口顺时针转45° 第二出油口在进油口同侧
CD 第二出油口在进油口顺时针转135° 第二出油口在进油口顺时针转90°
第一出油口从
进油口顺时针转90°
DA 第二出油口在进油口逆时针转135° 第二出油口在进油口对面
DB 第二出油口在进油口逆时针转45° 第二出油口在进油口对面
DC 第二出油口在进油口顺时针转45° 第二出油口在进油口同侧
DD 第二出油口在进油口顺时针转135° 第二出油口在进油口顺时针转90°
