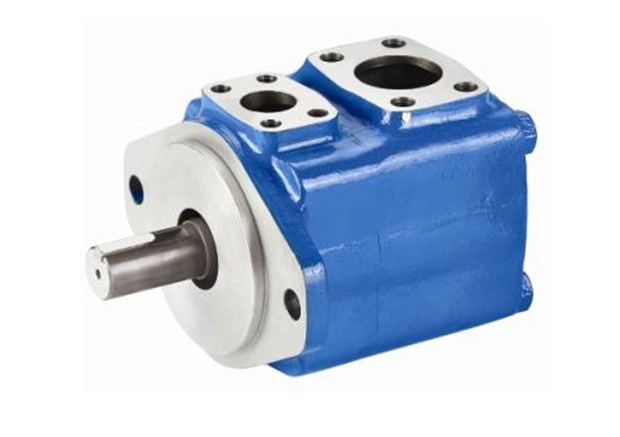

VQ型高压叶片泵

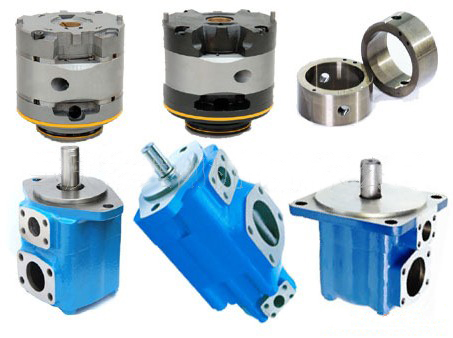

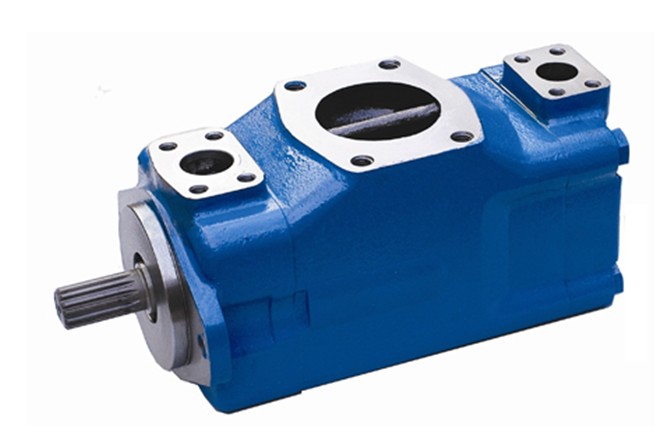

   VQ系统叶片泵,VQ叶片泵泵芯, VQ系统双联叶片泵泵芯,VQ双联叶片泵泵芯

VQ系统叶片泵,VQ叶片泵泵芯, VQ系统双联叶片泵泵芯,VQ双联叶片泵泵芯

点击放大

VQ系统叶片泵,VQ叶片泵泵芯, VQ系统双联叶片泵泵芯,VQ双联叶片泵泵芯

VQ系统叶片泵,VQ叶片泵泵芯, VQ系统双联叶片泵泵芯,VQ双联叶片泵泵芯

VQ系统叶片泵,VQ叶片泵泵芯, VQ系统双联叶片泵泵芯,VQ双联叶片泵泵芯VQ系统叶片泵,VQ叶片泵泵芯, VQ系统双联叶片泵泵芯,VQ双联叶片泵泵芯VQ系统叶片泵,VQ叶片泵泵芯, VQ系统双联叶片泵泵芯,VQ双联叶片泵泵芯
  • 产品概述
  • 外形尺寸
  • 技术参数
  • 文档下载
VQ系统叶片泵,VQ叶片泵泵芯, VQ系统双联叶片泵泵芯,VQ双联叶片泵泵芯,金中液压传动系统第一站:液压泵,液压系统,液压阀,液压马达,液压油缸,进口液压泵,产品配套齐全,一站式配套服务,13925580728
Double vane pump core the VQ system vane pump, VQ the pump core vane pump, VQ system, VQ double vane pump core, the first leg of the gold in the hydraulic drive system: hydraulic pumps, hydraulic systems, hydraulic valves, hydraulic motors, hydraulic cylinder, imported hydraulic pump products equipped, one-stop support services, 13925580728   4000803988


VQ系列单泵
排量范围:7~210ml/r
最高压力:14~21MPa
最高转速:2200~2700r/min


适用于工程机械的高压高性能子母叶片泵。
主要特点为:
1、采用液压平衡的子母叶片结构及10叶片制的设计,压力更高,最高达到21MPa。
2、采用浮动侧板结构,可自动补偿端面间隙,使泵在高压下能保持高的容积效率。
3、侧板采用双金属材料,提高了抗咬合性能,使泵的使用寿命更长。
(F3-) 25VQ 19 A -1 A 30 R
前注 系列号 ▲排量代号 油口连接 轴伸形式 出油口位置 设计号 旋转方向
无标记
石油系油
乳化液
水-乙二醇
F3:磷酸酯液

20VQ 2、3、4、5、6、
7、8、9、10、
11、12、14
A-SAE 4螺栓法兰 1-平键轴
151-花键轴
(从泵的盖端看)
A-进油口对面
B-从进油口逆时针90o
C-进油口同侧
D-从进油口顺时针90o

30 (从泵的轴端看)
R-顺时针旋转
L-逆时针旋转
25VQ 10、12、14、15、
17、19、21
1-平键轴
86-重型平键轴HD

11-花键轴
20
35VQ 21、25、30、32、20
35、38、45
45VQ 42、45、50、57、
60、66、75
注:在1200r/min和0.69Mpa(100psi)下的额定排量。
系列号 排量代号
(USgpm)
理论排量
mL/r(in3/r)
最高使用压力
(Mpa)
最高转速
(r/min)
最低转速
(r/min)
重量
(kG)
20VQ 2 7(0.43) 21 2700 600 11.8
3 10(0.61)
4 13(0.79)
5 16.5(1.01)
6 19(1.16)
7 22(1.40)
8 27(1.67)
9 30(1.85)
10 31.5(1.92)
11 35(2.14)
12 40(2.44) 16
14 45(2.78) 14
25VQ 10 32(1.95) 21 2700 600 14.5
12 38(2.32)
14 43.5(2.65)
15 47(2.89) 2500
17 54(3.30)
19 60(3.66)
21 67(4.13)
35VQ 21 67(4.13) 21 2500 600 22.7
25 81(4.94)
30 95(5.80)
32 101(6.16)
35 109(6.65) 2400
38 119(7.26)
45 143(8.72) 14
45VQ 42 134(8.17) 17.5 2400 600 34.1
45 143(8.72) 2200
50 159(9.70)
57 181(11.05)
60 189(11.53)
66 210(12.81)
75 237(14.46) 14
