V型叶片泵

   V系列定量叶片泵

V系列定量叶片泵

点击放大

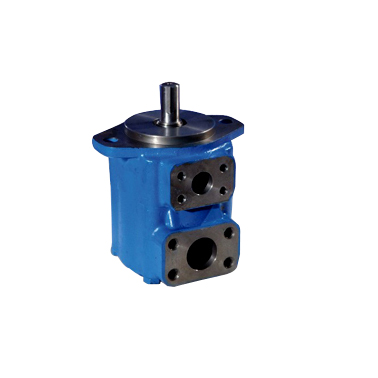

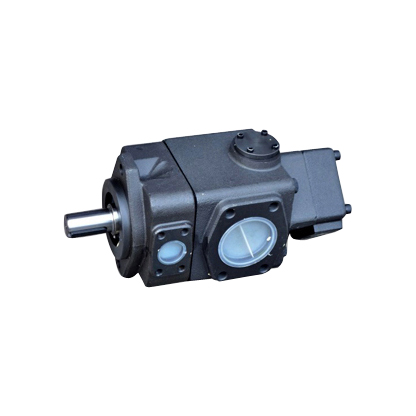

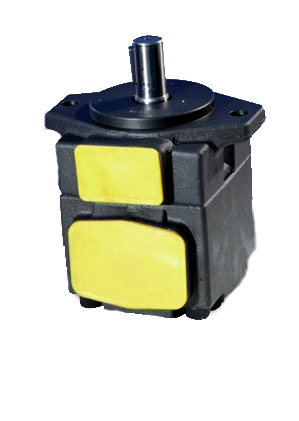

V系列定量叶片泵

20V 25V 35V 45V

V系列定量叶片泵V系列定量叶片泵V系列定量叶片泵
  • 产品概述
  • 外形尺寸
  • 技术参数
  • 文档下载

V型叶片泵,V系列定量叶片泵 20V ,25V,35V, 45V 液压泵、叶片泵,齿轮泵,柱塞泵,进口液压泵,金中液压系统第一站为您提供最

专业的液压动力系统方案,为您在选购液压泵时提供最实用的建议,电话:4000803988




V系列单泵
排量范围:7.5~237ml/r
最高压力:14~21MPa
最高转速:1800r/min


适用于塑胶机械、鞋革机械、机床、压铸及冶金设备的高性能字母叶片泵。
主要特点为:
1.采用字母叶片及液压平衡的结构,减少了叶片对定子的压力,其性能更稳定,寿命更长。
2.12叶片制减小了流量脉动的振幅,西服噪声特性低。
3.多排量、多轴伸及进出油口四种不同的相对位置,使用户使用更灵活。
4.泵芯的插座式结构,现场维修更方便。
(F3-) 25V 19 A -1 A 22 R
前注 系列号 ▲排量代号 油口连接 轴伸形式 出油口位置 设计号 旋转方向
无标记-
石油系油、
乳化液
水乙二醇液
F3-磷酸酯液
20V 2,3,4,5,6,7,8,
9,10,11,12,14
A-SAE
4螺栓法兰

1-平键轴
151-花键轴

(从泵的盖端看)
A-进油口对侧
B-从进油口逆时针90°
C-进油口同侧
D-从进油口顺时针90°
22 (从泵的轴端看)
L-逆时针旋转
R-顺时针旋转
25V 10,12,14,15,17,
19,21,25
35V 21,25,30,32,35,
38,45
1-平键轴
86-重型平键轴
11-花键轴
45V 42,45,50,57,60,
66,75
●在1200r/min和0.69MPa(100psi)下的额定排量
系列号 ●排量代号 理论排量
mL/r
▲使用抗磨液压油或磷酸酯液 使用水一乙二醇 使用油包水乳化液 最低转速
r/min
最高使用压力MPa 最高转速r/min 最高使用压力MPa 最高转速r/min 最高使用压力MPa 最高转速r/min
20V 2 7.5(0.46) 13.8 1800 13.8 1500 6.9 1200 600
3 10(0.61)
4 13(0.79) 20.7 15.9
5 16.5(1.01)
6 19(1.16)
7 23(1.40)
8 27(1.67)
9 30(1.85)
10 32(1.95)
11 36(2.20)
12 40(2.44) 15.9 13.8
14 45(2.78) 13.8
25V 10 32.5(1.98) 17.2 1800 15.9 1500 6.9 1500 600
12 39(2.38)
14 45(2.78)
15 47(2.89)
17 55(3.36)
19 60(3.66)
21 67(4.13)
25 81(4.94)
35V 21 67(4.13) 17.2 1800 15.9

1500 6.9 1500 600
25 81(4.94)
30 97(5.91)
32 101(6.16)
35 112(6.83)
38 121(7.37)
45 147(8.95)
45V 42 138(8.41) 17.2 1800 15.9 1500 6.9 1500 600
45 147(8.95)
50 162(9.85)
57 181(11.05 )
60 193(11.75)
66 212(12.93)
75 237(14.46) 13.8 13.8




本系列泵是专为低噪声工况而开发的高压高性能子母叶片泵。适用于塑料机,压铸机械,机床以及工程机械等

要求噪音较低的液压系统中。


公司秉承"顾客至上,锐意进取"的经营理念,坚持"客户第一"的原则为广大客户提供优质的服务。欢迎惠顾!


我们的产品主要服务于机械制造,冶金机械,电力机械,矿山机械,化工机械,包装机械,印刷机械,纺织

建筑机械环保机械,船舶,食品加工机械制鞋机械,裁断机,压边机,注塑机,压铸机,高周波机

械,工具机,工作母机,数控机床,医疗设备,航天,重工机械等各行业,常年供货,真正做到了互利共赢。







V型叶片泵的优势:


V型高压定量叶片泵采用高压、低噪音特别设计。


应用范围广,特别适宜橡胶机械及各式机床使用。


V型高压定量叶片泵的泵心易于安装,便于拆卸维修。


V型高压定量叶片泵可改变转向。





V系列单泵
排量范围:7.5~237ml/r
最高压力:14~21MPa
最高转速:1800r/min


适用于塑胶机械、鞋革机械、机床、压铸及冶金设备的高性能字母叶片泵。
主要特点为:
1.采用字母叶片及液压平衡的结构,减少了叶片对定子的压力,其性能更稳定,寿命更长。
2.12叶片制减小了流量脉动的振幅,西服噪声特性低。
3.多排量、多轴伸及进出油口四种不同的相对位置,使用户使用更灵活。
4.泵芯的插座式结构,现场维修更方便。
(F3-) 25V 19 A -1 A 22 R
前注 系列号 ▲排量代号 油口连接 轴伸形式 出油口位置 设计号 旋转方向
无标记-
石油系油、
乳化液
水乙二醇液
F3-磷酸酯液
20V 2,3,4,5,6,7,8,
9,10,11,12,14
A-SAE
4螺栓法兰

1-平键轴
151-花键轴

(从泵的盖端看)
A-进油口对侧
B-从进油口逆时针90°
C-进油口同侧
D-从进油口顺时针90°
22 (从泵的轴端看)
L-逆时针旋转
R-顺时针旋转
25V 10,12,14,15,17,
19,21,25
35V 21,25,30,32,35,
38,45
1-平键轴
86-重型平键轴
11-花键轴
45V 42,45,50,57,60,
66,75
●在1200r/min和0.69MPa(100psi)下的额定排量
系列号 ●排量代号 理论排量
mL/r
▲使用抗磨液压油或磷酸酯液 使用水一乙二醇 使用油包水乳化液 最低转速
r/min
最高使用压力MPa 最高转速r/min 最高使用压力MPa 最高转速r/min 最高使用压力MPa 最高转速r/min
20V 2 7.5(0.46) 13.8 1800 13.8 1500 6.9 1200 600
3 10(0.61)
4 13(0.79) 20.7 15.9
5 16.5(1.01)
6 19(1.16)
7 23(1.40)
8 27(1.67)
9 30(1.85)
10 32(1.95)
11 36(2.20)
12 40(2.44) 15.9 13.8
14 45(2.78) 13.8
25V 10 32.5(1.98) 17.2 1800 15.9 1500 6.9 1500 600
12 39(2.38)
14 45(2.78)
15 47(2.89)
17 55(3.36)
19 60(3.66)
21 67(4.13)
25 81(4.94)
35V 21 67(4.13) 17.2 1800 15.9

1500 6.9 1500 600
25 81(4.94)
30 97(5.91)
32 101(6.16)
35 112(6.83)
38 121(7.37)
45 147(8.95)
45V 42 138(8.41) 17.2 1800 15.9 1500 6.9 1500 600
45 147(8.95)
50 162(9.85)
57 181(11.05 )
60 193(11.75)
66 212(12.93)
75 237(14.46) 13.8 13.8


本系列泵是专为低噪声工况而开发的高压高性能子母叶片泵。适用于塑料机,压铸机械,机床以及工程机械等

要求噪音较低的液压系统中。


公司秉承"顾客至上,锐意进取"的经营理念,坚持"客户第一"的原则为广大客户提供优质的服务。欢迎惠顾!


我们的产品主要服务于机械制造,冶金机械,电力机械,矿山机械,化工机械,包装机械,印刷机械,纺织

建筑机械环保机械,船舶,食品加工机械制鞋机械,裁断机,压边机,注塑机,压铸机,高周波机

械,工具机,工作母机,数控机床,医疗设备,航天,重工机械等各行业,常年供货,真正做到了互利共赢。





系列号 ●排量代号 理论排量
mL/r
▲使用抗磨液压油或磷酸酯液 使用水一乙二醇 使用油包水乳化液 最低转速
r/min
最高使用压力MPa 最高转速r/min 最高使用压力MPa 最高转速r/min 最高使用压力MPa 最高转速r/min
20V 2 7.5(0.46) 13.8 1800 13.8 1500 6.9 1200 600
3 10(0.61)
4 13(0.79) 20.7 15.9
5 16.5(1.01)
6 19(1.16)
7 23(1.40)
8 27(1.67)
9 30(1.85)
10 32(1.95)
11 36(2.20)
12 40(2.44) 15.9 13.8
14 45(2.78) 13.8
25V 10 32.5(1.98) 17.2 1800 15.9 1500 6.9 1500 600
12 39(2.38)
14 45(2.78)
15 47(2.89)
17 55(3.36)
19 60(3.66)
21 67(4.13)
25 81(4.94)
35V 21 67(4.13) 17.2 1800 15.9

1500 6.9 1500 600
25 81(4.94)
30 97(5.91)
32 101(6.16)
35 112(6.83)
38 121(7.37)
45 147(8.95)
45V 42 138(8.41) 17.2 1800 15.9 1500 6.9 1500 600
45 147(8.95)
50 162(9.85)
57 181(11.05 )
60 193(11.75)
66 212(12.93)
75 237(14.46) 13.8 13.8



适用于塑胶机械、鞋革机械、机床、压铸及冶金设备的高性能字母叶片泵。
主要特点为:
1.采用字母叶片及液压平衡的结构,减少了叶片对定子的压力,其性能更稳定,寿命更长。
2.12叶片制减小了流量脉动的振幅,西服噪声特性低。
3.多排量、多轴伸及进出油口四种不同的相对位置,使用户使用更灵活。
4.泵芯的插座式结构,现场维修更方便。


V型叶片泵泵芯的主要参数:

V泵芯
排量范围:7.5~237ml/r
最高压力:14~21MPa
最高转速:1800r/min


(F3-) PC- N25VQ 19 R 10
前注 泵芯标记 系列号 排量代号 旋转方向 设计号
无标记:
石油系油
乳化液
水-乙二醇
F3:磷酸酯液
PC-单泵泵芯、双联泵轴端泵芯
PCT-双联泵盖端泵芯

N20V 2、3、4、5、6、7、
8、9、10、11、12、
14
(从泵的轴端看)
R-顺时针旋转
L-逆时针旋转
10
N25V 10、12、14、15、
17、19、21、25
N35V 21、25、30、32、
35、38、45
N45V 42、45、50、57、
60、66、75
注:在1200r/min和0.69MPa(100psi)下的额定排量
与相应系列、规格的油泵性能参数一致,详见NVQ系列单泵的性能参数


系列号 ΦA B C ΦD E ΦF ΦG H K M(挡圈) N(O形圈)
20V 82.55 81.5 70.1 47.2 61.5 4.8 76.2 7 73.8 82.76×76.26×3.5 40×3.5
25V 96.8 98.8 87 52.2 71.2 4.8 90.5 7 88.19 97×91×3.5 44×3.5
35V 114.3 117.7 105 72.2 90.3 6.4 108 7 103.94 114.5×108.5×3.5 63.09×3.53
45V 133.35 141.1 129.6 80.2 105.5 6.4 127 11 123.8 133.6×127.6×3.5 71×3.55


系列号 转子内花键齿廓参数
齿数 径节 压力角 大径 小径
20V 30 48/96 45° 16.617 15.56
25V 40 48/96 45° 21.9 20.86
35V 37 40/80 45° 24.38 23.10
45V 14 12/24 30° 32.59 27.6


本系列泵是专为低噪声工况而开发的高压高性能子母叶片泵。适用于塑料机,压铸机械,机床以及工程机械等

要求噪音较低的液压系统中。


公司秉承"顾客至上,锐意进取"的经营理念,坚持"客户第一"的原则为广大客户提供优质的服务。欢迎惠顾!


我们的产品主要服务于机械制造,冶金机械,电力机械,矿山机械,化工机械,包装机械,印刷机械,纺织

建筑机械环保机械,船舶,食品加工机械制鞋机械,裁断机,压边机,注塑机,压铸机,高周波机

械,工具机,工作母机,数控机床,医疗设备,航天,重工机械等各行业,常年供货,真正做到了互利共赢。
