您现在的位置: 首页 - 产品中心 - 液压泵 - V型叶片泵

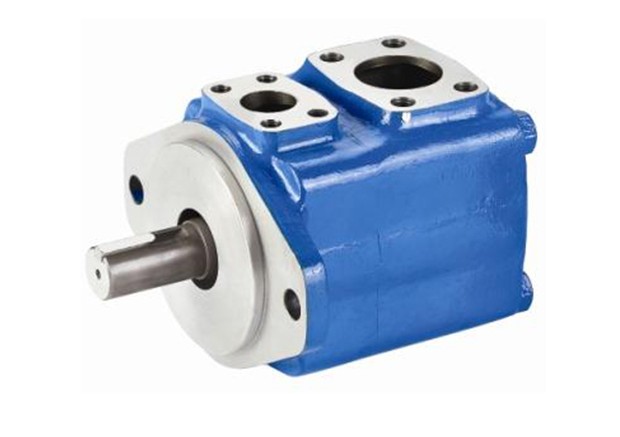

V型叶片泵

   V系统叶片泵,威格士叶片泵

V系统叶片泵,威格士叶片泵

点击放大

V系统叶片泵,威格士叶片泵

V系统叶片泵,威格士叶片泵

V系统叶片泵,威格士叶片泵V系统叶片泵,威格士叶片泵V系统叶片泵,威格士叶片泵
  • 产品概述
  • 外形尺寸
  • 技术参数
  • 文档下载

V系统叶片泵,威格士叶片泵,金中液压传动系统第一站:液压泵,液压系统,液压阀,液压马达,液压油缸,进口液压泵,产品配套齐全,一站式配套服务,13925580728


 4000803988



V系列单泵
排量范围:7.5~237ml/r
最高压力:14~21MPa
最高转速:1800r/min


适用于塑胶机械、鞋革机械、机床、压铸及冶金设备的高性能字母叶片泵。
主要特点为:
1.采用字母叶片及液压平衡的结构,减少了叶片对定子的压力,其性能更稳定,寿命更长。
2.12叶片制减小了流量脉动的振幅,西服噪声特性低。
3.多排量、多轴伸及进出油口四种不同的相对位置,使用户使用更灵活。
4.泵芯的插座式结构,现场维修更方便。
(F3-) 25V 19 A -1 A 22 R
前注 系列号 ▲排量代号 油口连接 轴伸形式 出油口位置 设计号 旋转方向
无标记-
石油系油、
乳化液
水乙二醇液
F3-磷酸酯液
20V 2,3,4,5,6,7,8,
9,10,11,12,14
A-SAE
4螺栓法兰

1-平键轴
151-花键轴

(从泵的盖端看)
A-进油口对侧
B-从进油口逆时针90°
C-进油口同侧
D-从进油口顺时针90°
22 (从泵的轴端看)
L-逆时针旋转
R-顺时针旋转
25V 10,12,14,15,17,
19,21,25
35V 21,25,30,32,35,
38,45
1-平键轴
86-重型平键轴
11-花键轴
45V 42,45,50,57,60,
66,75
●在1200r/min和0.69MPa(100psi)下的额定排量
系列号 ●排量代号 理论排量
mL/r
▲使用抗磨液压油或磷酸酯液 使用水一乙二醇 使用油包水乳化液 最低转速
r/min
最高使用压力MPa 最高转速r/min 最高使用压力MPa 最高转速r/min 最高使用压力MPa 最高转速r/min
20V 2 7.5(0.46) 13.8 1800 13.8 1500 6.9 1200 600
3 10(0.61)
4 13(0.79) 20.7 15.9
5 16.5(1.01)
6 19(1.16)
7 23(1.40)
8 27(1.67)
9 30(1.85)
10 32(1.95)
11 36(2.20)
12 40(2.44) 15.9 13.8
14 45(2.78) 13.8
25V 10 32.5(1.98) 17.2 1800 15.9 1500 6.9 1500 600
12 39(2.38)
14 45(2.78)
15 47(2.89)
17 55(3.36)
19 60(3.66)
21 67(4.13)
25 81(4.94)
35V 21 67(4.13) 17.2 1800 15.9

1500 6.9 1500 600
25 81(4.94)
30 97(5.91)
32 101(6.16)
35 112(6.83)
38 121(7.37)
45 147(8.95)
45V 42 138(8.41) 17.2 1800 15.9 1500 6.9 1500 600
45 147(8.95)
50 162(9.85)
57 181(11.05 )
60 193(11.75)
66 212(12.93)
75 237(14.46) 13.8 13.8

V系统双联叶片泵,威格士双联叶片泵,金中液压传动系统第一站:液压泵,液压系统,液压阀,液压马达,液压油缸,进口液压泵,产品配套齐全,一站式配套服务,13925580728






V系列单泵
排量范围:7.5~237ml/r
最高压力:14~21MPa
最高转速:1800r/min


适用于塑胶机械、鞋革机械、机床、压铸及冶金设备的高性能字母叶片泵。
主要特点为:
1.采用字母叶片及液压平衡的结构,减少了叶片对定子的压力,其性能更稳定,寿命更长。
2.12叶片制减小了流量脉动的振幅,西服噪声特性低。
3.多排量、多轴伸及进出油口四种不同的相对位置,使用户使用更灵活。
4.泵芯的插座式结构,现场维修更方便。
(F3-) 25V 19 A -1 A 22 R
前注 系列号 ▲排量代号 油口连接 轴伸形式 出油口位置 设计号 旋转方向
无标记-
石油系油、
乳化液
水乙二醇液
F3-磷酸酯液
20V 2,3,4,5,6,7,8,
9,10,11,12,14
A-SAE
4螺栓法兰

1-平键轴
151-花键轴

(从泵的盖端看)
A-进油口对侧
B-从进油口逆时针90°
C-进油口同侧
D-从进油口顺时针90°
22 (从泵的轴端看)
L-逆时针旋转
R-顺时针旋转
25V 10,12,14,15,17,
19,21,25
35V 21,25,30,32,35,
38,45
1-平键轴
86-重型平键轴
11-花键轴
45V 42,45,50,57,60,
66,75
●在1200r/min和0.69MPa(100psi)下的额定排量
系列号 ●排量代号 理论排量
mL/r
▲使用抗磨液压油或磷酸酯液 使用水一乙二醇 使用油包水乳化液 最低转速
r/min
最高使用压力MPa 最高转速r/min 最高使用压力MPa 最高转速r/min 最高使用压力MPa 最高转速r/min
20V 2 7.5(0.46) 13.8 1800 13.8 1500 6.9 1200 600
3 10(0.61)
4 13(0.79) 20.7 15.9
5 16.5(1.01)
6 19(1.16)
7 23(1.40)
8 27(1.67)
9 30(1.85)
10 32(1.95)
11 36(2.20)
12 40(2.44) 15.9 13.8
14 45(2.78) 13.8
25V 10 32.5(1.98) 17.2 1800 15.9 1500 6.9 1500 600
12 39(2.38)
14 45(2.78)
15 47(2.89)
17 55(3.36)
19 60(3.66)
21 67(4.13)
25 81(4.94)
35V 21 67(4.13) 17.2 1800 15.9

1500 6.9 1500 600
25 81(4.94)
30 97(5.91)
32 101(6.16)
35 112(6.83)
38 121(7.37)
45 147(8.95)
45V 42 138(8.41) 17.2 1800 15.9 1500 6.9 1500 600
45 147(8.95)
50 162(9.85)
57 181(11.05 )
60 193(11.75)
66 212(12.93)
75 237(14.46) 13.8 13.8
