逻辑阀

   液压逻辑阀_插装阀原理_原装进口逻辑阀

液压逻辑阀_插装阀原理_原装进口逻辑阀

点击放大

液压逻辑阀_插装阀原理_原装进口逻辑阀

LCV-16

液压逻辑阀_插装阀原理_原装进口逻辑阀液压逻辑阀_插装阀原理_原装进口逻辑阀液压逻辑阀_插装阀原理_原装进口逻辑阀
  • 产品概述
  • 外形尺寸
  • 技术参数
  • 文档下载

      逻辑阀又称锥阀,有两个管道连接口AB和一个控制口C,锥阀上腔连接先导控制阀,与控制油路相通。锥阀与各种先导压力阀组合起来可构成各种压力控制阀。若B腔为回油腔,则此阀就起溢流阀的作用。

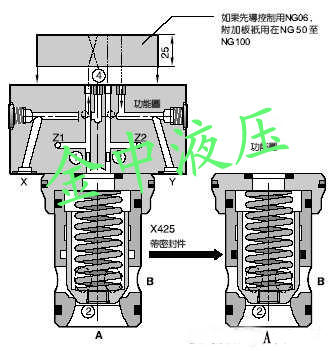

      逻辑阀又称锥阀,有两个管道连接口AB和一个控制口C,锥阀上腔连接先导控制阀,与控制油路相通。从工作原理上看,它相当于液控单向阀,当控制油口C与油箱相接时,锥阀打开,AB两油口相通,故利用先导控制阀使C口卸压或加压,就可实现锥阀的启闭。

锥阀与小流量电磁阀组合可构成方向阀。锥阀与各种先导压力阀组合起来可构成各种压力控制阀。若B腔为回油腔,则此阀就起溢流阀的作用。若B腔是接通系统的一条支路,则此阀就起到顺序阀的作用。


       由此可见,一个锥阀相应地配上电磁阀和先导压力阀并采取调速措施,就可以在系统中起到换向阀、压力阀和节流阀的作用,目前,这种阀多用于高压、大流量或特大流量的液压系统中。


逻辑阀选用注意事项:

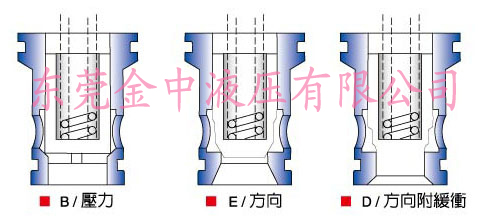

在选用逻辑阀时,应根据系统所需的流量,大于或等于200L/min时选用二通插装阀,小于20L/min则选用螺纹插装式逻辑阀。插装组件的阀芯有带尾部和不带尾部形式,带尾部的有缓冲和节流等作用。阀芯还有多种面积比可供选择,弹簧也有多种刚度可供选择,从而实现多种开启压力。

国内有的插装组件在阀芯和阀套之间装有O形圈,这样能确保密封,但反应速度慢。控制盖板和阀芯中的阻尼孔有多种直径,阻尼孔大反应速度快,但冲击大,阻尼孔小则反之。如果逻辑阀的动作有先后会影响系统的功能时,在选择阻尼孔的直径时,应特别慎重。控制盖板的型号很多,应根据系统情况仔细选择。


逻辑阀设计注意事项:


       设计阀块时应画上盖板的定位孔,并标明各个油口的代号,以便装配和维修。应根据系统的流量和压力及其流量-压力曲线选型,过小往往会造成系统压力损失太大,使系统发热,若选型过大,则会使系统庞大,造成经济上的浪费。


       逻辑阀有二种密封材料可选,氟橡胶密封适用于磷酸脂介质,丁腈橡胶密封适用于矿物油介质。

逻辑阀由于其高压大流量的特点特别适用于阀门快速液压驱动装置,在国内外都有成熟的逻辑阀产品,其在阀门快速液压驱动装置的应用前景是广阔的。



液压逻辑阀_插装阀理_原装进口逻辑阀


逻辑阀又称锥阀,有两个管道连接口AB和一个控制口C,锥阀上腔连接先导控制阀,与控制油路相通。锥阀与各种先导压力阀组合起来可构成各种压力控制阀。若B腔为回油腔,则此阀就起溢流阀的作用。


逻辑阀选用注意事项:

在选用逻辑阀时,应根据系统所需的流量,大于或等于200L/min时选用二通插装阀,小于20L/min则选用螺纹插装式逻辑阀。插装组件的阀芯有带尾部和不带尾部形式,带尾部的有缓冲和节流等作用。阀芯还有多种面积比可供选择,弹簧也有多种刚度可供选择,从而实现多种开启压力。

国内有的插装组件在阀芯和阀套之间装有O形圈,这样能确保密封,但反应速度慢。控制盖板和阀芯中的阻尼孔有多种直径,阻尼孔大反应速度快,但冲击大,阻尼孔小则反之。如果逻辑阀的动作有先后会影响系统的功能时,在选择阻尼孔的直径时,应特别慎重。控制盖板的型号很多,应根据系统情况仔细选择。


液压逻辑阀_插装阀原理_原装进口逻辑阀


逻辑阀设计注意事项:


       设计阀块时应画上盖板的定位孔,并标明各个油口的代号,以便装配和维修。应根据系统的流量和压力及其流量-压力曲线选型,过小往往会造成系统压力损失太大,使系统发热,若选型过大,则会使系统庞大,造成经济上的浪费。


       逻辑阀有二种密封材料可选,氟橡胶密封适用于磷酸脂介质,丁腈橡胶密封适用于矿物油介质。

逻辑阀由于其高压大流量的特点特别适用于阀门快速液压驱动装置,在国内外都有成熟的逻辑阀产品,其在阀门快速液压驱动装置的应用前景是广阔的。





液压逻辑阀_插装阀原理_原装进口逻辑阀
