液压系统

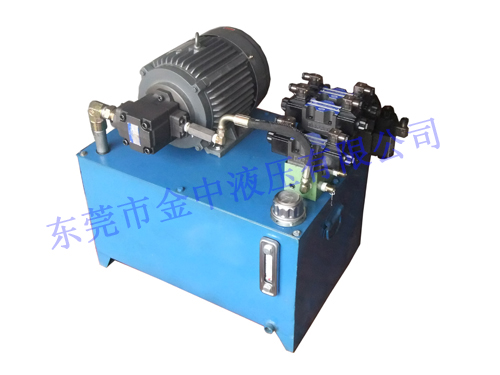

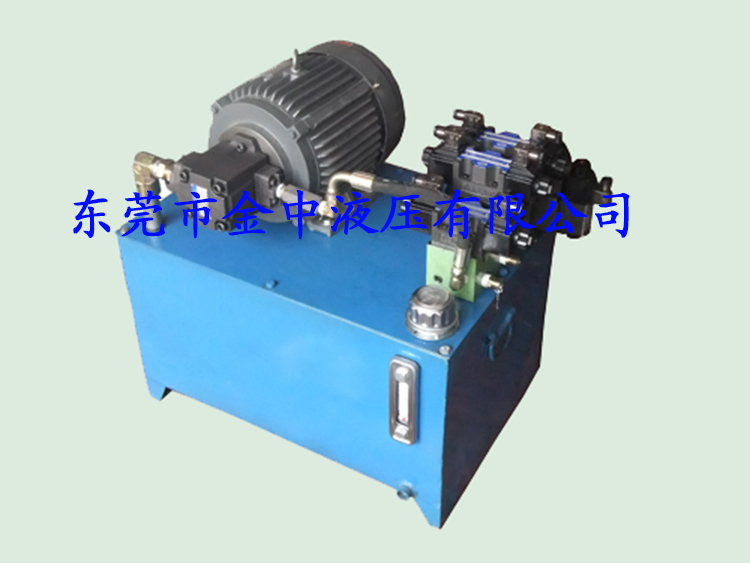

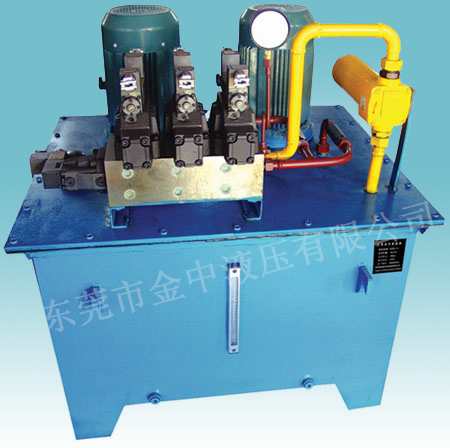

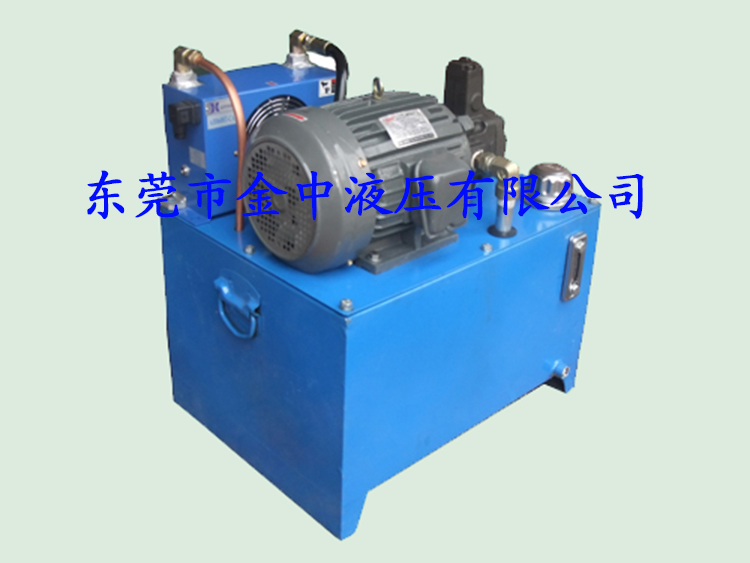

   液压升降台

液压升降台

点击放大

液压升降台

液压升降器

液压升降台液压升降台液压升降台
  • 产品概述

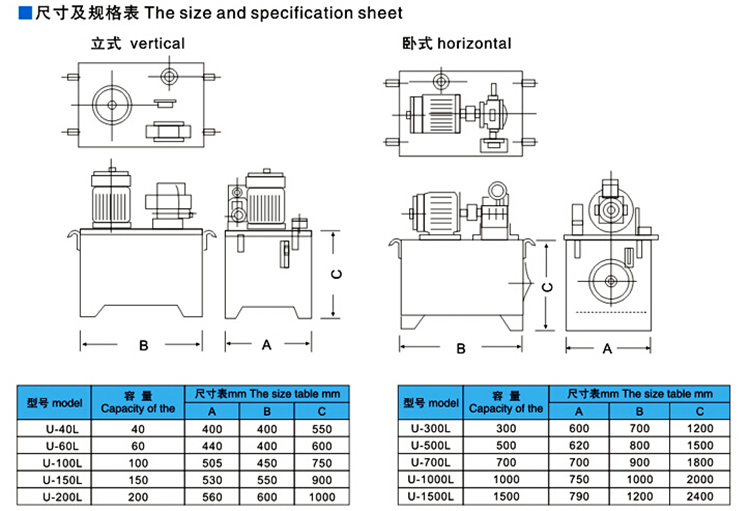

  • 外形尺寸
  • 技术参数
  • 文档下载

液压升降台又称液压系统,是独立的液压装置。它按主机要求供油,并控制油流的方向、压力和流量,它适用于主机与液压

可分离的各种液压机械上用户购后只要将液压升降器与主机上的执行机构(油缸或油马达)用油管相连,液压机械即可

实现各种规定的动作、工作循环。






液压系统原理和功能:
1、工作原理:油缸以泵站内的电动机为动力源,通过电动机正(反)向旋转,使液压油通过双向齿轮泵输出压力油,经油路集

成块,送至工作油缸,实现活塞杆的往复运动。

2、过载自动保护功能:油缸工作时,如活塞杆所受外力超过额定的输出力或活塞已到终点,电机仍在转动,这时油路中油压增

高到调定的压力,溢流阀迅速而准确地溢流,实现过载自动保护。电机虽在转动,但绝不会烧毁。

3、自锁功能:电液推杆的油路集成块中设计了压力自锁机构,电机停止转动,活塞杆立即停留在一定的位置上,压力油处于保

压状态。
4、可根据用户要求,在额定的速度范围内进行无级调节速度。
5、可根据用户要求,在额定的输出力范围内进行无级调节推、拉力。
6、可根据用户要求,在额定的行程范围内进行无级调节行程。


应用范围:

飞机:航天液压系统;船泊:轮船液压系统;高铁:高铁生产线液压系统;轧钢:高速线材、板坯、螺纹钢等轧线设备的液压

系统;

炼铁:高炉液压系统;炼钢:连铸、电炉、精炼炉液压系统;有色金属加工:铝厂电解多功能天车液压系统、简易天车液压系

统、铝锭铸造液压系统、碳块成型、阳极组装及碳块清理设备液压系统,水利闸门升降液压系统,水利工程启闭机液压系统,

升降平台液压系统,试验机液压系统,自动化生产线液压系统,机场交通液压系统 ,大型升降舞台液压系统,注塑机、压铸

机、铸造机、液压机械、油压机、工程机械、塑胶机械、制鞋机械、制砖机、橡塑机械、木工机械、冲床、磨床、机床、数控

机床、压铸机械、冶金机械、矿山机械及其它各类液压系统设计和承接液压系统工程。

东莞金中液压主营产品:
变量叶片泵定量叶片泵液压油泵液压柱塞泵、外齿轮泵、内齿轮泵等。
压力阀:溢流阀、减压阀、顺序阀、背压阀、卸荷阀
方向阀:电磁换向阀、电液换向阀、手动换向阀、单向阀、液控单向阀、充液阀
流量阀:节流阀、电磁流量阀、调速阀、电磁调速阀
叠加阀:溢流阀、减压阀、电控减压阀、抗衡阀、先导式抗衡阀、电磁流量阀、单向节流阀、节流阀单向阀、缓冲阀
液压电机:群策电机、群策电机泵组
动力单元:液压系统、液压马达液压油缸
比例阀: 电液比例先导溢流阀、电液比例溢流阀、电液比例溢流调速阀
液压附件:耐震压力表、电接点压力表、压力继电器、冷却器、空气滤清器、滤油器、回油滤油器、液位计、压力表

开关联轴器.
 公司承接各种液压系统、液压站、液压装置的设计与安装。



公称压力:0-21Mpa
介质:液压油
温度:0-70°C
材质:铸铁
包装:木箱

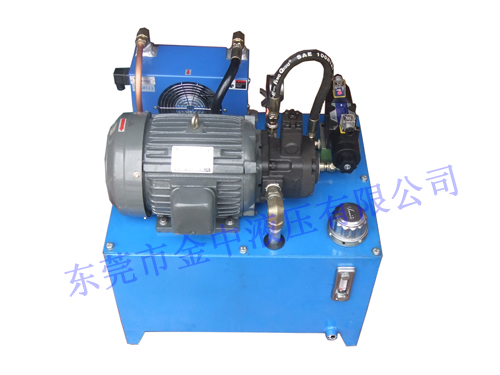

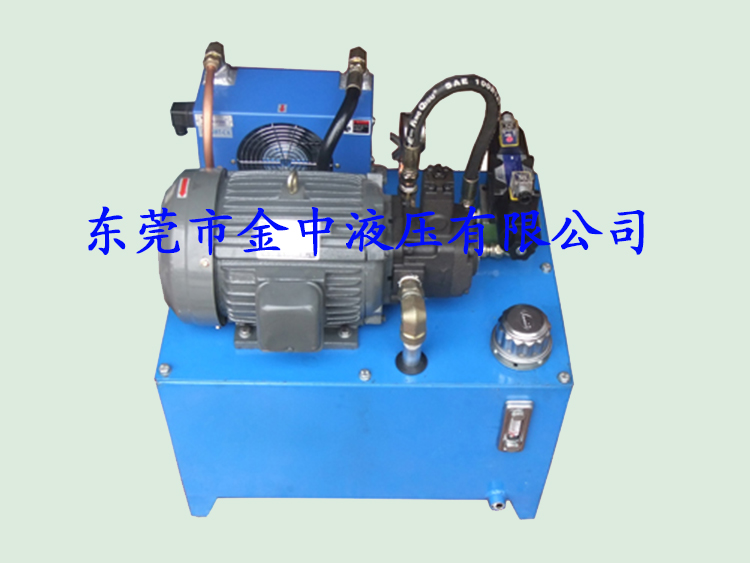

液压系统结构组成:
1、油箱;           2、加油口;
3、吸油滤网;     4、液位计;
5、电机;           6、油泵(叶片泵、齿轮泵、柱塞泵、双联泵);
7、电磁阀;        8、压力表开关;
9、压力表;       10 、电磁换向阀;
11、油路板;     12、出油口单向阀;
13、管接头;     14、液压配件;
15、冷却器


液压系统设计大致步骤:
1、确定液压执行元件的形式
2、进行工况分析,确定系统的主要参数
3、制定基本方案,拟定液压系统原理图
4、选择液压元件
5、液压系统的性能验算
6、绘制工作图,编制技术元件

公称压力:0-21Mpa
介质:液压油
温度:0-70°C
材质:铸铁
包装:木箱
液压系统结构组成:
1、油箱;           2、加油口;
3、吸油滤网;     4、液位计;
5、电机;           6、油泵(叶片泵、齿轮泵、柱塞泵、双联泵);
7、电磁阀;        8、压力表开关;
9、压力表;       10 、电磁换向阀;
11、油路板;     12、出油口单向阀;
13、管接头;     14、液压配件;
15、冷却器


液压系统设计大致步骤:
1、确定液压执行元件的形式
2、进行工况分析,确定系统的主要参数
3、制定基本方案,拟定液压系统原理图
4、选择液压元件
5、液压系统的性能验算
6、绘制工作图,编制技术元件
