金中液压系统厂家简析液压系统结构

浏览次数:176 次    发布日期:2018.08.25     字体:
金中液压系统厂家简析液压的系统结构如何

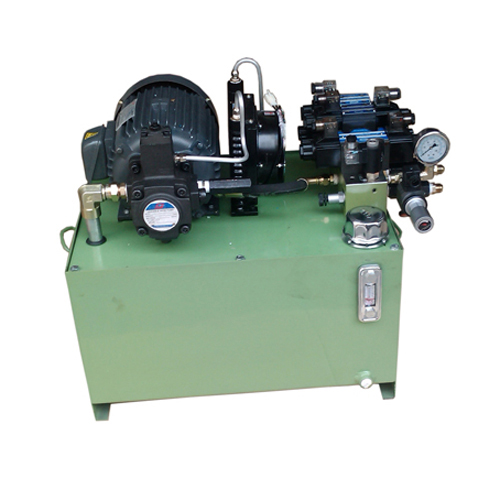

金中液压系统由信号控制和液压动力两部分组成,信号控制部分用于驱动液压动力部分中的控制阀动作。
液压动力部分采用回路图方式表示,以表明不同功能元件之间的相互关系。液压源含有液压泵、电动机和液压辅助元件;

液压控制部分含有各种控制阀,用于控制工作油液的流量、压力和方向;执行部分含有液压缸或液压马达,其可按实际要求来选择。

金中液压系统厂家在分析和设计实际任务时,一般采用方框图显示设备中实际运行状况。 空心箭头表示信号流,而实心箭头则表示

能量流。基本液压回路中的动作顺序—控制元件(二位四通换向阀)的换向和弹簧复位、执行元件(双作用液压缸)的伸出和回缩

以及溢流阀的开启和关闭。 对于执行元件和控制元件,演示文稿都是基于相应回路图符号,这也为介绍回路图符号作了准备。

根据系统工作原理,您可对所有回路依次进行编号。如果第一个执行元件编号为0,则与其相关的控制元件标识符则为1。如果与执

行元件伸出相对应的元件标识符为偶数,则与执行元件回缩相对应的元件标识符则为奇数。 不仅应对液压回路进行编号,也应对实

际设备进行编号,以便发现系统故障。

其包括下面四个部分:设备编号、回路编号、元件标识符和元件编号。如果整个系统仅有一种设备,则可省略设备编号。

实际中,另一种编号方式就是对液压系统中所有元件进行连续编号,此时,元件编号应该与元件列表中编号相一致。 这种方法特别

用于复杂液压控制系统,每个控制回路都与其系统编号相对应。

 金中液压系统厂家
