流量阀

   流量比例阀_电液比例阀

流量比例阀_电液比例阀

点击放大

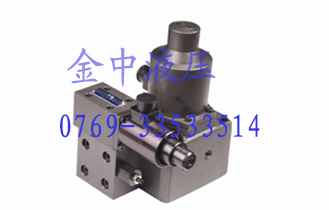

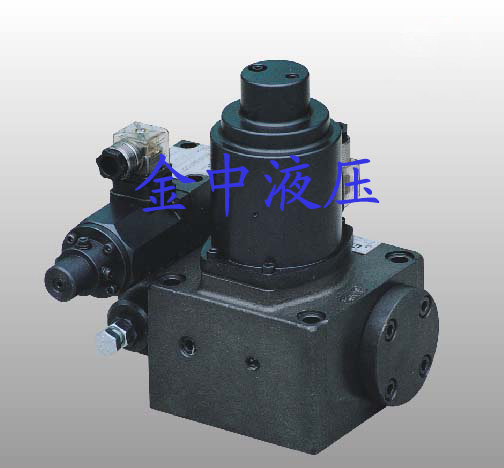

流量比例阀_电液比例阀

EFBG-10

流量比例阀_电液比例阀流量比例阀_电液比例阀流量比例阀_电液比例阀
  • 产品概述
  • 外形尺寸
  • 技术参数
  • 文档下载

                                                                               进口电液比例阀工作原理_大流量比例阀,电液比例阀种类


电液比例阀工作原理及广阔的应用前景:

     电液比例阀是阀内比例电磁铁输入电压信号产生相应动作,使工作阀阀芯产生位移,阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。阀芯位移也可以以机械、液压或电形式进行反馈。电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点,应用领域日益拓宽。近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点,具有先导控制、负载传感和压力补偿等功能。它出现对移动式液压机械整体技术水平提升具有重要意义。特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。




工程机械电液比例阀种类和形式



电液比例阀包括比例流量阀、比例压力阀、比例换向阀。工程机械液压操作特点,以结构形式划分电液比例阀主要有两类:一类是螺旋插装式比例阀,另一类是滑阀式比例阀。



螺旋插装式比例阀是螺纹将电磁比例插装件固定油路集成块上元件,螺旋插装阀具有应用灵活、节省管路和成本低廉等特点,近年来工程机械上应用越来越广泛。常用螺旋插装式比例阀有二通、三通、四通和多通等形式,二通式比例阀主比例节流阀,它常与其它元件一起构成复合阀,对流量、压力进行控制;三通式比例阀主比例减压阀,也是移动式机械液压系统中应用较多比例阀,它主对液动操作多路阀先导油路进行操作。利用三通式比例减压阀可以代替传统手动减压式先导阀,它比手动先导阀具有更多灵活性和更高的控制精度。





    本元件由比例溢流阀与比例节流阀并联而成,以进口节流控制方式控制流量,同时因其进口压力以很小压差跟随负荷压力,所以大大降低了系统的功耗,是节能型的流量控制阀。 通过对阀上比例电磁铁输入相应电流信号,可快速成比例地控制系统压力与输出流量,故适用于压力及流量要求多级控制的油压系统中。



进口电液比例阀使用特点:

    电流比例溢流流量控制阀是由比例压力阀与进口节流的比例节流阀复合而成的压力流量控制阀,具有节省能源,可以稳定的控制系统的压力及流量。广泛的应用于各种液压系统中,在功率变化较大的工况下更显出该元件的优良性能。


1、本比例阀是由比例压力阀与进口节流的比例节流阀复合而成的压力流量控制阀。

2、能够实现系统压力与负载压力相匹配。它能够实现在最小的系统压力下,供给执行元件所需的流量。

3、由于它的调节功能,可使油泵的压力同步负载压力,所以该元件应安装在负载的进油路上,属于进油调整型。

4、该元件具有节省能源,可以稳定的控制系统的压力及流量。

5、广泛的应用于各种液压系统中,在功率变化较大的工作情况下,更显示出该元件的优良性能。

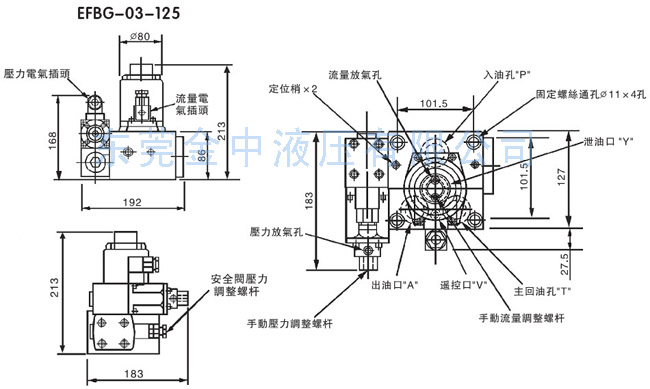

进口电液比例阀EFBG-03-0125的外形尺寸图


进口比例阀_电液比例阀使用时应该注意哪些事情呢?



电液比例溢流流量控制阀是由比例压力阀与进口节流的比例节流阀复合而成的压力流量控制阀,具有节省能源,可以稳定的控制系统的压力及流量。广泛的应用于各种液压系统中,在功率变化较大的工况下更显出该元件的优良性能。


1、本比例阀是由比例压力阀与进口节流的比例节流阀复合而成的压力流量控制阀。

2、能够实现系统压力与负载压力相匹配。它能够实现在最小的系统压力下,供给执行元件所需的流量。

3、由于它的调节功能,可使油泵的压力同步负载压力,所以该元件应安装在负载的进油路上,属于进油调整型。

4、该元件具有节省能源,可以稳定的控制系统的压力及流量。

5、广泛的应用于各种液压系统中,在功率变化较大的工作情况下,更显示出该元件的优良性能。
