V型叶片泵

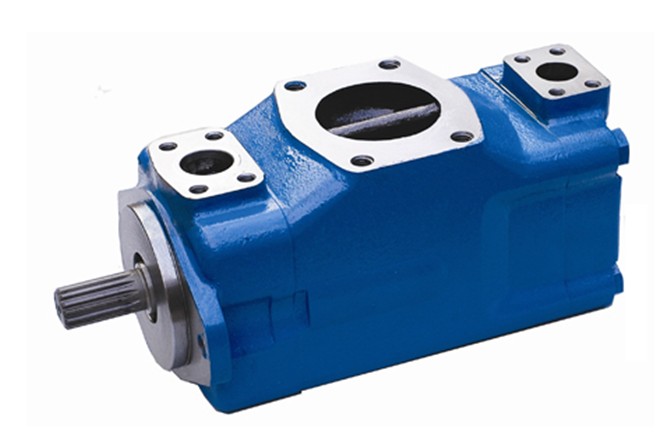

   V系统双联叶片泵,威格士双联叶片泵

V系统双联叶片泵,威格士双联叶片泵

点击放大

V系统双联叶片泵,威格士双联叶片泵

2520V,3525V 4535V系统双联叶片泵,威格士双联叶片泵

V系统双联叶片泵,威格士双联叶片泵V系统双联叶片泵,威格士双联叶片泵V系统双联叶片泵,威格士双联叶片泵
  • 产品概述
  • 外形尺寸
  • 技术参数
  • 文档下载

2520V,3525V  4535V系统双联叶片泵,威格士双联叶片泵,V系统双联叶片泵,威格士双联叶片泵,

金中液压传动系统第一站:液压泵,液压系统,液压阀,液压马达,液压油缸,进口液压泵,产品配套齐全,一站式配套服务,13925580728

4000803988









V系列双联泵
排量范围:40~384ml/r
最高压力:14~21MPa
最高转速:1800r/min


(F3-) N3525V 38 A 17 -1 AB 22 R
前注 系列号 ▲轴端泵排量代号 油口连接 ▲盖端泵排量代号 轴伸形式 出油口位置 设计号 旋转方向
无标记:
石油系油
乳化液
水-乙二醇
F3:磷酸酯液
N2520V 10、12、14、15、
17、19、21、25
A-SAE
4螺栓法兰
2、3、4、5、6、
7、8、9、10、
11、12、14
1-平键轴
151-花键轴
见下表 22 (从泵的轴端看)
R-顺时针旋转
L-逆时针旋转
N3520V 21、25、30、32、
35、38、45
2、3、4、5、6、
7、8、9、10、
11、12、14
1-平键轴
86-重型平键轴HD
11-花键轴
N3525V 21、25、30、32、
35、38、45
10、12、14、
15、17、19、21、25
N4520V 42、45、50、57、
60、66、75
2、3、4、5、6、
7、8、9、10、
11、12、14
N4525V 42、45、50、57、
60、66、75
10、12、14、
15、17、19、21、25
N4535V 42、45、50、57、
60、66、75
21、25、30、
32、35、38、45
注:在1200r/min和0.69MPa(100psi)下的额定排量。
出油口位置 除N4535VQ外的所有系列 N4535VQ
第一出油口在
进油口对面
AA 第二出油口在进油口逆时针转135° 第二出油口在进油口对面
AB 第二出油口在进油口逆时针转45° 第二出油口在进油口逆时针转90°
AC 第二出油口在进油口顺时针转45° 第二出油口在进油口同侧
AD 第二出油口在进油口顺时针转135° 第二出油口在进油口顺时针转90°
第一出油口从
进油口逆时针转90o
BA 第二出油口在进油口逆时针转135° 第二出油口在进油口对面
BB 第二出油口在进油口逆时针转45° 第二出油口在进油口对面
BC 第二出油口在进油口顺时针转45° 第二出油口在进油口同侧
BD 第二出油口在进油口顺时针转135° 第二出油口在进油口顺时针转90°
出油口位置 除N4535VQ外的所有系列 N4535VQ
第一出油口在
进油口同侧
CA 第二出油口在进油口逆时针转135° 第二出油口在进油口对面
CB 第二出油口在进油口逆时针转45° 第二出油口在进油口逆时针转90°
CC 第二出油口在进油口顺时针转45° 第二出油口在进油口同侧
CD 第二出油口在进油口顺时针转135° 第二出油口在进油口顺时针转90°
第一出油口从
进油口顺时针转90°
DA 第二出油口在进油口逆时针转135° 第二出油口在进油口对面
DB 第二出油口在进油口逆时针转45° 第二出油口在进油口对面
DC 第二出油口在进油口顺时针转45° 第二出油口在进油口同侧
DD 第二出油口在进油口顺时针转135° 第二出油口在进油口顺时针转90°

V系统双联叶片泵,威格士双联叶片泵,金中液压传动系统第一站:液压泵,液压系统,液压阀,液压马达,液压油缸,进口液压泵,产品配套齐全,一站式配套服务,13925580728





V系列双联泵
排量范围:40~384ml/r
最高压力:14~21MPa
最高转速:1800r/min


(F3-) N3525V 38 A 17 -1 AB 22 R
前注 系列号 ▲轴端泵排量代号 油口连接 ▲盖端泵排量代号 轴伸形式 出油口位置 设计号 旋转方向
无标记:
石油系油
乳化液
水-乙二醇
F3:磷酸酯液
N2520V 10、12、14、15、
17、19、21、25
A-SAE
4螺栓法兰
2、3、4、5、6、
7、8、9、10、
11、12、14
1-平键轴
151-花键轴
见下表 22 (从泵的轴端看)
R-顺时针旋转
L-逆时针旋转
N3520V 21、25、30、32、
35、38、45
2、3、4、5、6、
7、8、9、10、
11、12、14
1-平键轴
86-重型平键轴HD
11-花键轴
N3525V 21、25、30、32、
35、38、45
10、12、14、
15、17、19、21、25
N4520V 42、45、50、57、
60、66、75
2、3、4、5、6、
7、8、9、10、
11、12、14
N4525V 42、45、50、57、
60、66、75
10、12、14、
15、17、19、21、25
N4535V 42、45、50、57、
60、66、75
21、25、30、
32、35、38、45
注:在1200r/min和0.69MPa(100psi)下的额定排量。
出油口位置 除N4535VQ外的所有系列 N4535VQ
第一出油口在
进油口对面
AA 第二出油口在进油口逆时针转135° 第二出油口在进油口对面
AB 第二出油口在进油口逆时针转45° 第二出油口在进油口逆时针转90°
AC 第二出油口在进油口顺时针转45° 第二出油口在进油口同侧
AD 第二出油口在进油口顺时针转135° 第二出油口在进油口顺时针转90°
第一出油口从
进油口逆时针转90o
BA 第二出油口在进油口逆时针转135° 第二出油口在进油口对面
BB 第二出油口在进油口逆时针转45° 第二出油口在进油口对面
BC 第二出油口在进油口顺时针转45° 第二出油口在进油口同侧
BD 第二出油口在进油口顺时针转135° 第二出油口在进油口顺时针转90°
出油口位置 除N4535VQ外的所有系列 N4535VQ
第一出油口在
进油口同侧
CA 第二出油口在进油口逆时针转135° 第二出油口在进油口对面
CB 第二出油口在进油口逆时针转45° 第二出油口在进油口逆时针转90°
CC 第二出油口在进油口顺时针转45° 第二出油口在进油口同侧
CD 第二出油口在进油口顺时针转135° 第二出油口在进油口顺时针转90°
第一出油口从
进油口顺时针转90°
DA 第二出油口在进油口逆时针转135° 第二出油口在进油口对面
DB 第二出油口在进油口逆时针转45° 第二出油口在进油口对面
DC 第二出油口在进油口顺时针转45° 第二出油口在进油口同侧
DD 第二出油口在进油口顺时针转135° 第二出油口在进油口顺时针转90°
