您现在的位置: 首页 - 产品中心 - 液压泵 - V型叶片泵

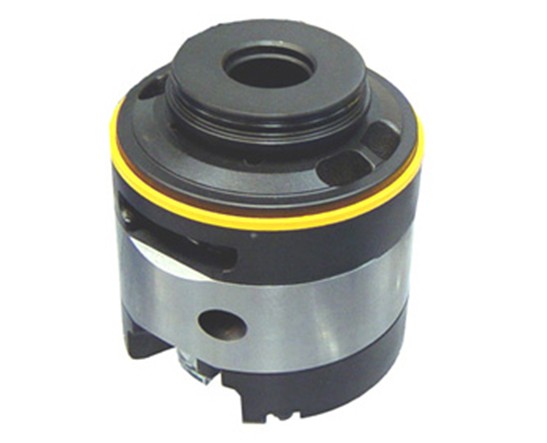

V型叶片泵

   V系统叶片泵泵芯,威格士叶片泵泵芯, V系统双联叶片泵泵芯,威格士双联叶片泵泵芯

V系统叶片泵泵芯,威格士叶片泵泵芯, V系统双联叶片泵泵芯,威格士双联叶片泵泵芯

点击放大

V系统叶片泵泵芯,威格士叶片泵泵芯, V系统双联叶片泵泵芯,威格士双联叶片泵泵芯

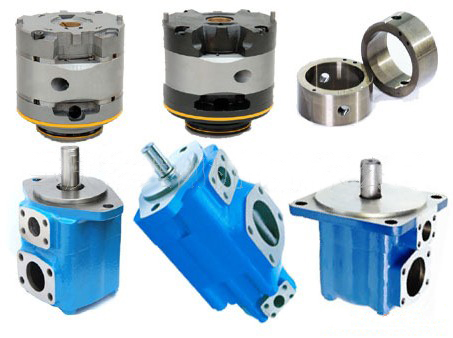

20V 25V 35V 45V

V系统叶片泵泵芯,威格士叶片泵泵芯, V系统双联叶片泵泵芯,威格士双联叶片泵泵芯V系统叶片泵泵芯,威格士叶片泵泵芯, V系统双联叶片泵泵芯,威格士双联叶片泵泵芯V系统叶片泵泵芯,威格士叶片泵泵芯, V系统双联叶片泵泵芯,威格士双联叶片泵泵芯
  • 产品概述
  • 外形尺寸
  • 技术参数
  • 文档下载



 V系统叶片泵泵芯,威格士叶片泵泵芯, V系统双联叶片泵泵芯,威格士双联叶片泵泵芯,金中液压传动系统第一站:液压泵,液压系统,液压阀,液压马达,液压油缸,进口液压泵,产品配套齐全,一站式配套服务,13925580728


V system pump core vane pump, Vickers vane pump core, V system pump core double vane pump, Vickers double vane pump core, the first leg of the gold in the hydraulic drive system: hydraulic pumps, hydraulic systems, hydraulicvalves, hydraulic motors, hydraulic cylinders, imported hydraulic pump, supporting complete, one-stop support services, 13925580728


 4000803988



金中视频展示









V泵芯
排量范围:7.5~237ml/r
最高压力:14~21MPa
最高转速:1800r/min


(F3-) PC- N25VQ 19 R 10
前注 泵芯标记 系列号 排量代号 旋转方向 设计号
无标记:
石油系油
乳化液
水-乙二醇
F3:磷酸酯液

PC-单泵泵芯、双联泵轴端泵芯
PCT-双联泵盖端泵芯

N20V 2、3、4、5、6、7、
8、9、10、11、12、
14
(从泵的轴端看)
R-顺时针旋转
L-逆时针旋转
10
N25V 10、12、14、15、
17、19、21、25
N35V 21、25、30、32、
35、38、45
N45V 42、45、50、57、
60、66、75
注:在1200r/min和0.69MPa(100psi)下的额定排量
与相应系列、规格的油泵性能参数一致,详见NVQ系列单泵的性能参数
系列号 ΦA B C ΦD E ΦF ΦG H K M(挡圈) N(O形圈)
20V 82.55 81.5 70.1 47.2 61.5 4.8 76.2 7 73.8 82.76×76.26×3.5 40×3.5
25V 96.8 98.8 87 52.2 71.2 4.8 90.5 7 88.19 97×91×3.5 44×3.5
35V 114.3 117.7 105 72.2 90.3 6.4 108 7 103.94 114.5×108.5×3.5 63.09×3.53
45V 133.35 141.1 129.6 80.2 105.5 6.4 127 11 123.8 133.6×127.6×3.5 71×3.55
系列号 转子内花键齿廓参数
齿数 径节 压力角 大径 小径
20V 30 48/96 45° 16.617 15.56
25V 40 48/96 45° 21.9 20.86
35V 37 40/80 45° 24.38 23.10
45V 14 12/24 30° 32.59 27.6



 V系统叶片泵泵芯,威格士叶片泵泵芯, V系统双联叶片泵泵芯,威格士双联叶片泵泵芯,金中液压传动系统第一站:液压泵,液压系统,液压阀,液压马达,液压油缸,进口液压泵,产品配套齐全,一站式配套服务,13925580728


V system pump core vane pump, Vickers vane pump core, V system pump core double vane pump, Vickers double vane pump core, the first leg of the gold in the hydraulic drive system: hydraulic pumps, hydraulic systems, hydraulicvalves, hydraulic motors, hydraulic cylinders, imported hydraulic pump, supporting complete, one-stop support services, 13925580728






V泵芯
排量范围:7.5~237ml/r
最高压力:14~21MPa
最高转速:1800r/min


(F3-) PC- N25VQ 19 R 10
前注 泵芯标记 系列号 排量代号 旋转方向 设计号
无标记:
石油系油
乳化液
水-乙二醇
F3:磷酸酯液

PC-单泵泵芯、双联泵轴端泵芯
PCT-双联泵盖端泵芯

N20V 2、3、4、5、6、7、
8、9、10、11、12、
14
(从泵的轴端看)
R-顺时针旋转
L-逆时针旋转
10
N25V 10、12、14、15、
17、19、21、25
N35V 21、25、30、32、
35、38、45
N45V 42、45、50、57、
60、66、75
注:在1200r/min和0.69MPa(100psi)下的额定排量
与相应系列、规格的油泵性能参数一致,详见NVQ系列单泵的性能参数
系列号 ΦA B C ΦD E ΦF ΦG H K M(挡圈) N(O形圈)
20V 82.55 81.5 70.1 47.2 61.5 4.8 76.2 7 73.8 82.76×76.26×3.5 40×3.5
25V 96.8 98.8 87 52.2 71.2 4.8 90.5 7 88.19 97×91×3.5 44×3.5
35V 114.3 117.7 105 72.2 90.3 6.4 108 7 103.94 114.5×108.5×3.5 63.09×3.53
45V 133.35 141.1 129.6 80.2 105.5 6.4 127 11 123.8 133.6×127.6×3.5 71×3.55
系列号 转子内花键齿廓参数
齿数 径节 压力角 大径 小径
20V 30 48/96 45° 16.617 15.56
25V 40 48/96 45° 21.9 20.86
35V 37 40/80 45° 24.38 23.10
45V 14 12/24 30° 32.59 27.6
