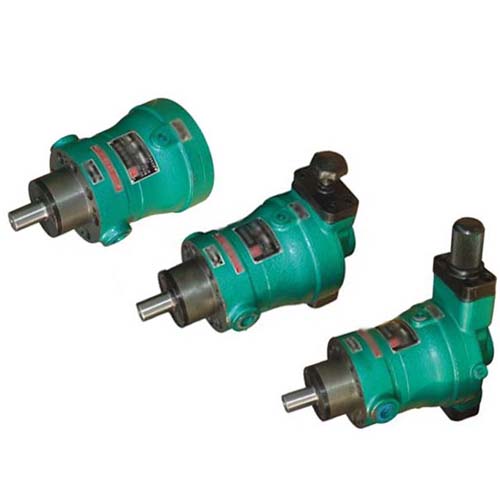

斜盘柱塞泵

   斜盘柱塞泵

斜盘柱塞泵

点击放大

斜盘柱塞泵

斜盘柱塞泵斜盘柱塞泵斜盘柱塞泵
  • 产品概述
  • 外形尺寸
  • 技术参数
  • 文档下载

东莞金中液压斜盘柱塞泵结构

斜盘柱塞泵由传动轴带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心线转动,通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。


这样,柱塞随着缸体的旋转而作往复运动,完成吸油和压油动作。压力补偿变量泵的出口流量随出口压力的大小近似地在一定范围内按恒功率曲线变化。

东莞金中液压斜盘柱塞泵工作原理

柱塞泵种变量形式的轴向柱塞泵是靠泵本身压力自动控制,如图高压油流通过通道(a)(b)(c)进入变量壳体下腔(d)后,油液经通道(e)分别进入通道(f)和(h),当弹簧的作用力大于由油道(f)进入伺服活塞下端环形面积上的液压推力时,则油液经(h)到上腔(g),推动变量活塞向下运动,使泵的流量增加。


当作用于伺服活塞下端环形面积上的液压推力大于弹簧的作用力时,则伺服活塞向上运动,堵塞通道(h),使(g)腔的油通过(i)腔而卸压,此时,变量活塞上移,变量头偏角减小,使泵的流量减小。


调节流量特性时,可先将限位螺钉拧至上端,根据所需的流量和压力变化范围,调节弹簧套,使其流量开始发生变化时的初始压力符合要求,然后将限位螺钉拧至终级压力时的流量不再发生变化,其中间的流量与压力变化关系由泵的本身设计所决定。

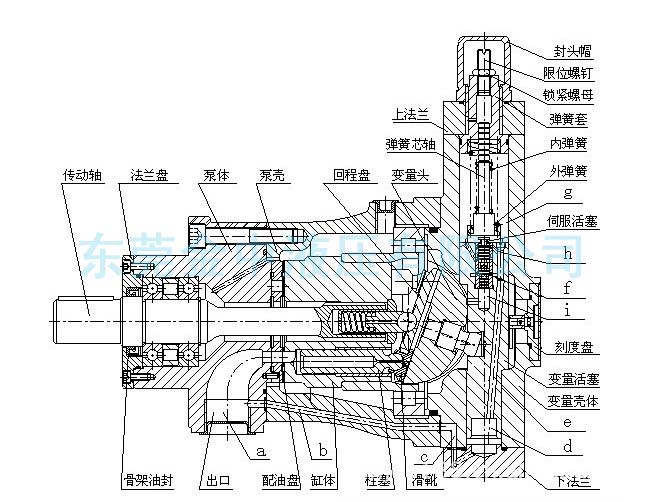

东莞金中液压斜盘柱塞泵解剖图
 YCY柱塞泵|斜盘柱塞泵

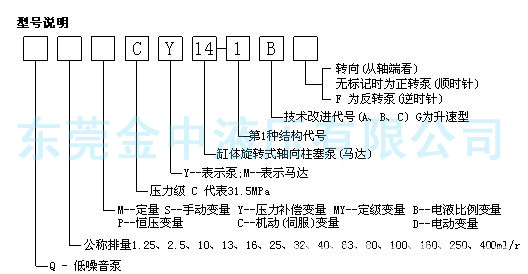

东莞金中液压斜盘柱塞泵型号说明
YCY斜盘柱塞泵型号说明

东莞金中液压CY14-1B系列各种定量/变量形式的轴向柱塞泵型号

(1)MCY14-1B(定量轴向柱塞泵)

(2)SCY14-1B(手动变量轴向柱塞泵)

(3)YCY14-1B (恒功率变量轴向柱塞泵)

(4)MYCY14-1B(定级变量轴向柱塞泵)

(5)PCY14-1B(恒压变量轴向柱塞泵)

(6)BCY14-1B(电液比例变量轴向柱塞泵)



1)流量:2.5-400MCY14-1B(定量轴向柱塞泵)具体型号如下: 2.5MCY14-1B5MCY14-1B10MCY14-1B16MCY14-1B25MCY14-1B32MCY14-1B40MCY14-1B63MCY14-1B80MCY14-1B、 160MCY14-1B250MCY14-1B400MCY14-1B;


2)流量:10-400SCY14-1B(手动变量轴向柱塞泵)具体型号如下: 10SCY14-1B16SCY14-1B25SCY14-1B32SCY14-1B40SCY14-1B、 63SCY14-1B、 80SCY14-1B160SCY14-1B250SCY14-1B400SCY14-1B;


3)流量:10-400YCY14-1B(恒功率变量轴向柱塞泵)具体型号如下: 10YCY14-1B16YCY14-1B25YCY14-1B32SCY14-1B40YCY14-1B63YCY14-1B80YCY14-1B160YCY14-1B250YCY14-1B、 400YCY14-1B


 4)流量:10-160MYCY14-1B(定级变量轴向柱塞泵)具体型号如下: 10MYCY14-1B16MYCY14-1B25MYCY14-1B32MYCY14-1B40MYCY14-1B63MYCY14-1B80MYCY14-1B160MYCY14-1B;


5)流量:10-400PCY14-1B(恒压变量轴向柱塞泵)具体型号如下: 10PCY14-1B16PCY14-1B、 25PCY14-1B32PCY14-1B40PCY14-1B63PCY14-1B80PCY14-1B160PCY14-1B250PCY14-1B、 400PCY14-1B;


6)流量:25-400BCY14-1B(电液比例变量轴向柱塞泵)具体型号如下: 25BCY14-1B、 63BCY14-1B、 160BCY14-1B、 250BCY14-1B400BCY14-1B

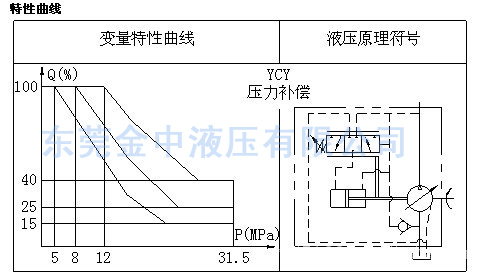

东莞金中液压斜盘柱塞泵特性曲线图
斜盘柱塞泵特性曲线图
